Cat.6 UTP Cable LAN multifilar Spec. No. S990817 Version: A
Fecha: 17 de Agosto de 2010
UL 444 & CSA-C22.2 No.214: Type CM, 24AWG
ISO/IEC 11801: Cable Patch (Conductor multifilar)

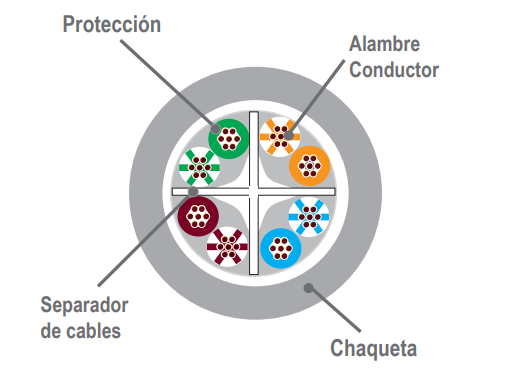

1. Conductor: Cable de cobre sólido(7/0,19+/-0.02mm)
2. Protección de cada hilo: HDPE(CMI-75E)
Espesor mínimo promedio: 0.201 mm;
Espesor mínimo: 0.175mm
3. Código de colores:
Par 1: Azul & Blanco/Azul
Par 2: Naranja & Blanco/Naranja
Par 3: Verde & Blanco/Verde
Par 4: Café & Blanco/Café
5. Chaqueta: 75ºC compuesta de PVC (CMI-80S)
Espesor mínimo promedio: 0.585 mm;
Espesor mínimo: 0.458 mm
O.D. aproximado: 6.3 mm +/- 0.3mm
6. Requerimientos eléctricos: (longitud: 100M)
Impedancia(Zo): 85 - 115Ω (1 -250 MHz)
DC Resistencia Capac. desequilibrio: 5%
Capacidad desequilibrio par a tierra: 330 pF/100M Max
Resistencia del conductor: 8.76Ω/ 100M 20ºC Max
Capacidad mútua: 5600 pF/100m Max
Prueba de chispa: 2.5KV
Velocidad Nominal de propagación (NVP): 69 %
Cumple con RoHS
