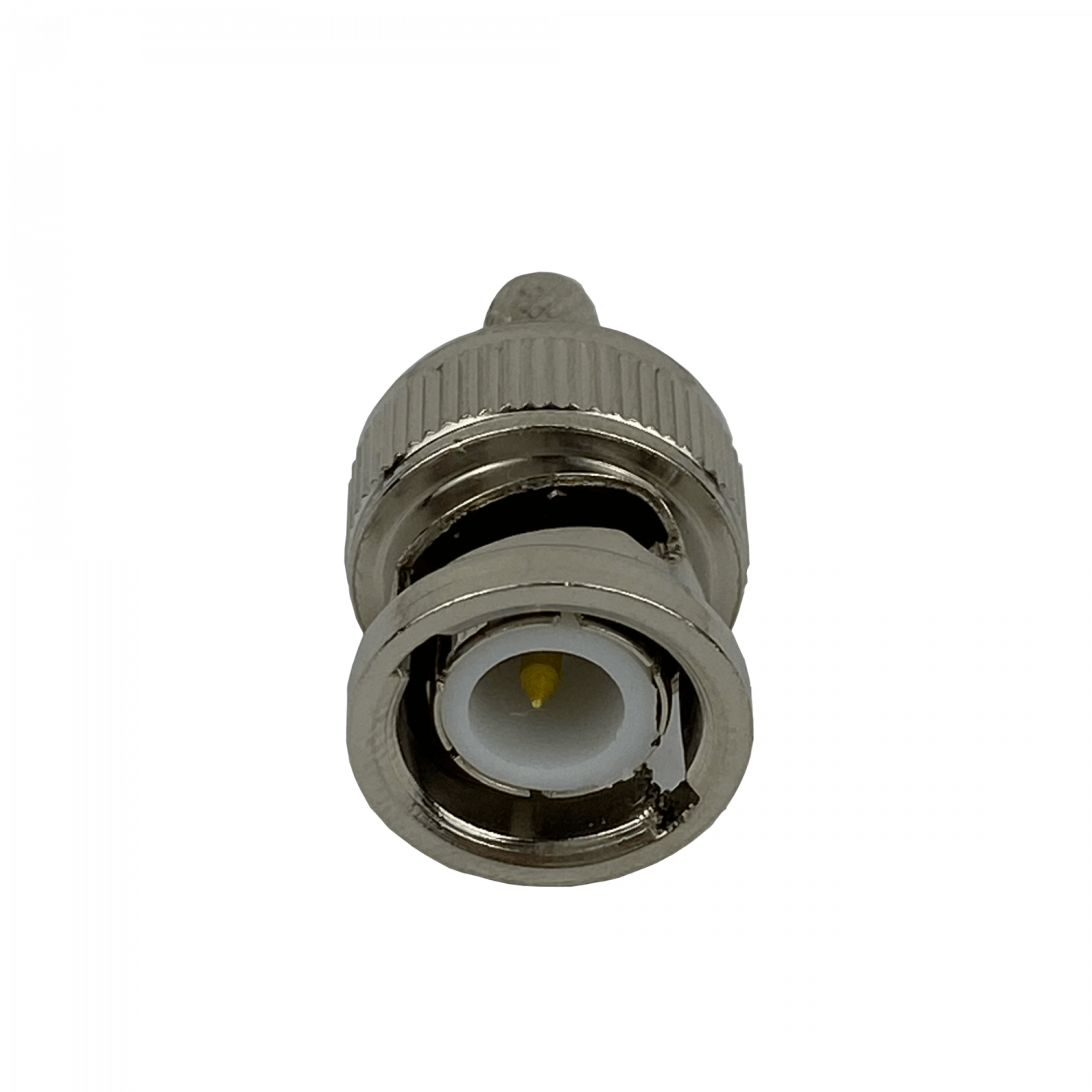

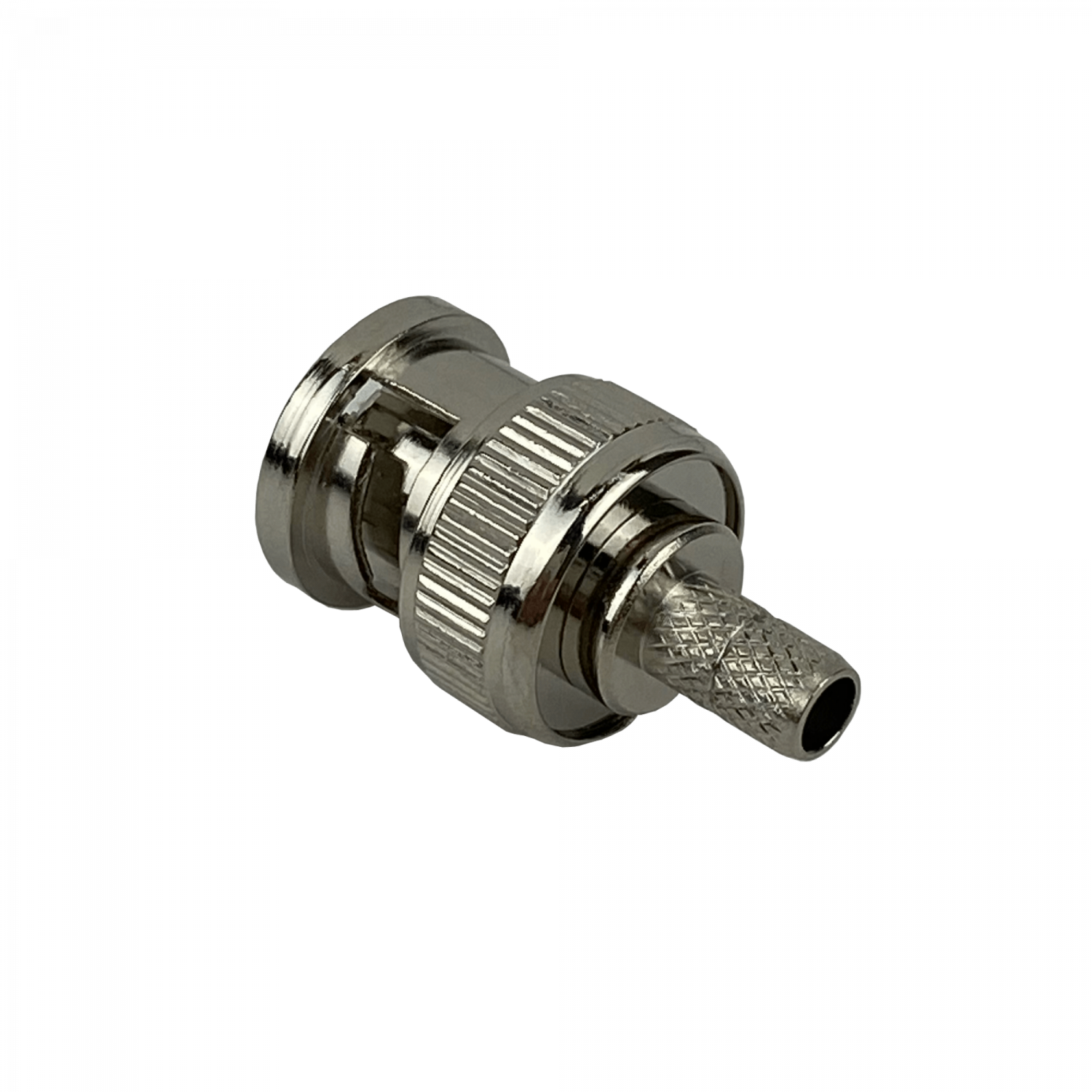

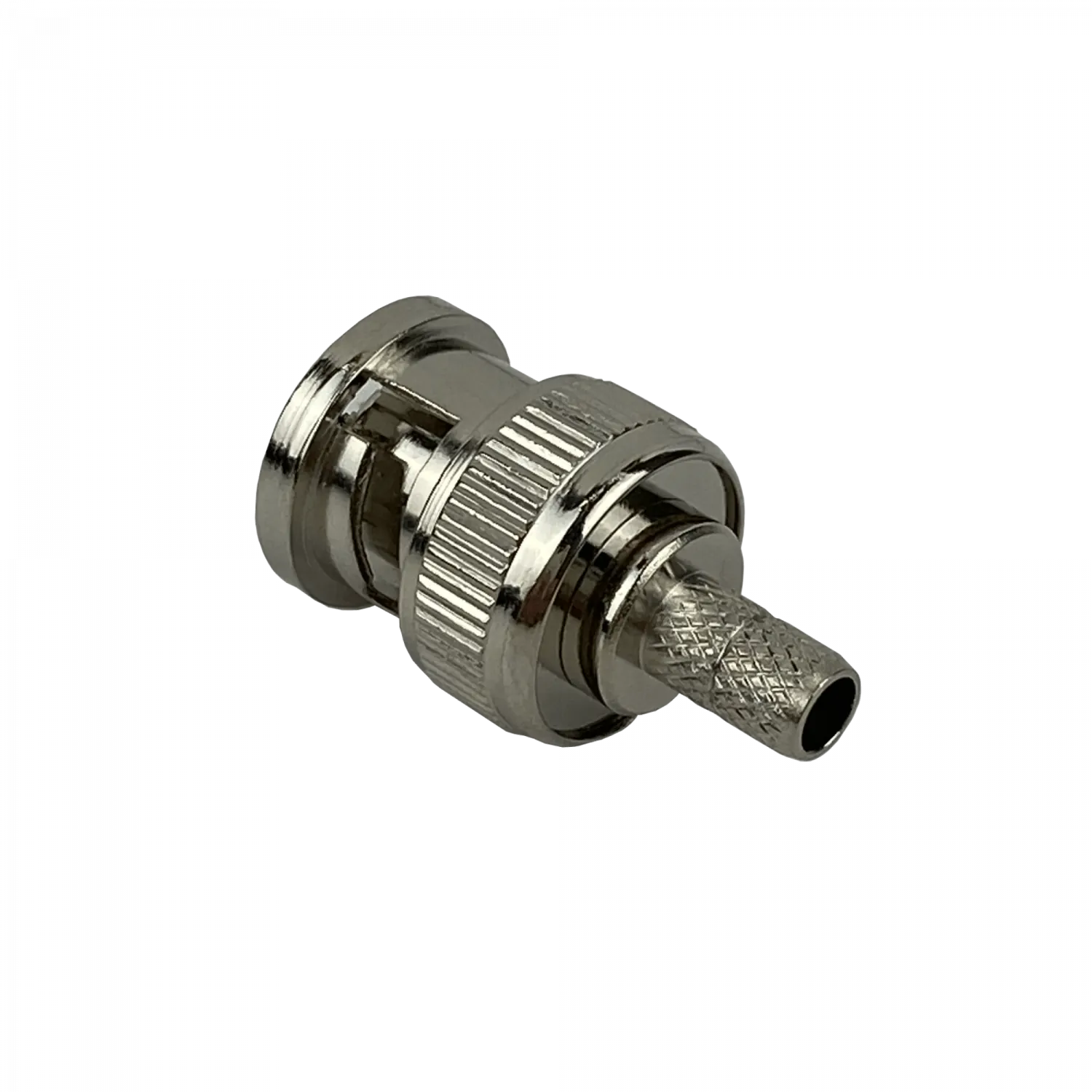

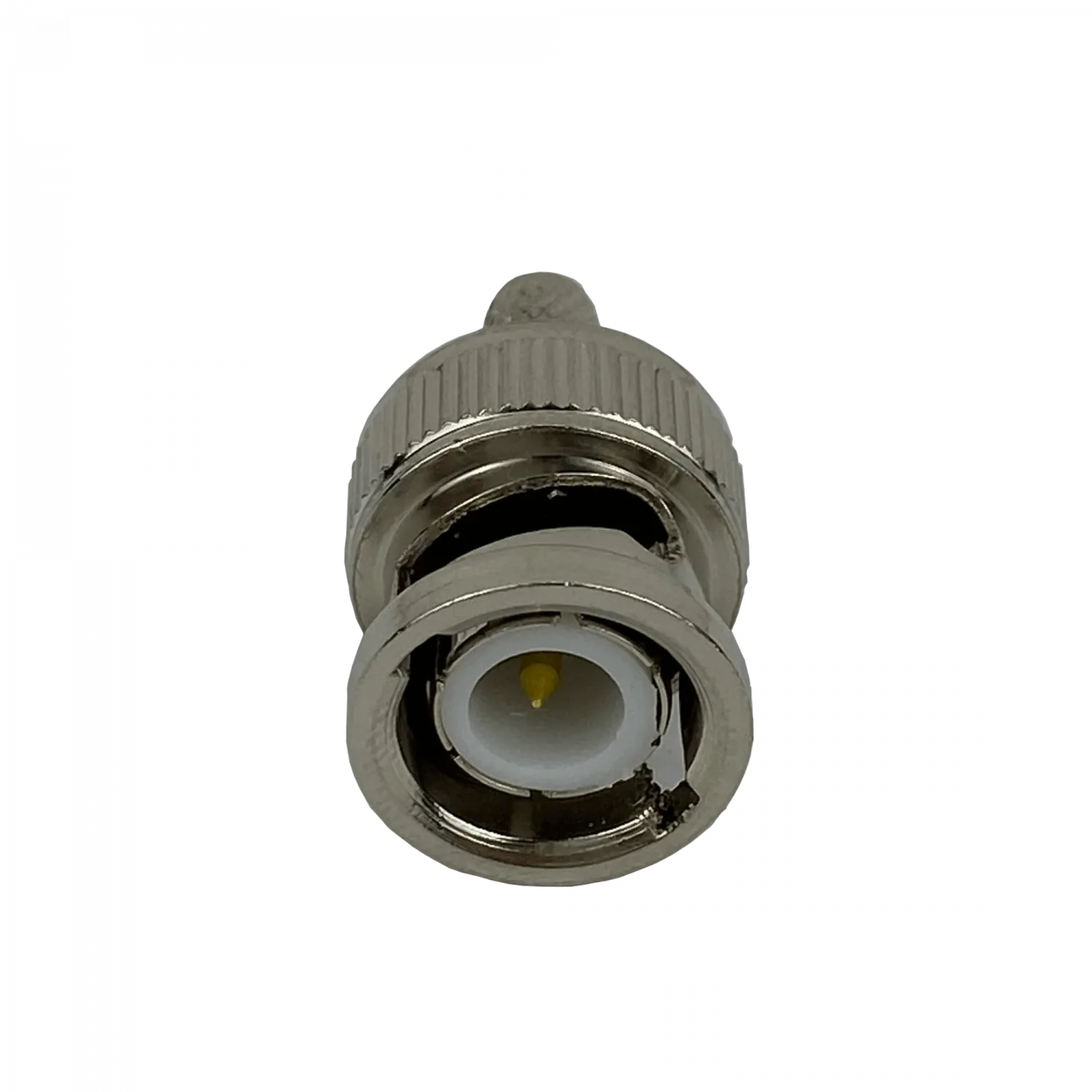

Conector BNC Macho BM2C para RG58/LMR195, crimpeable, níquel/pin dorado
Descripción
Conector BNC Macho BM2C para RG58/LMR195, crimpeable, 50 Ω, níquel/pin dorado
El BM2C es un conector BNC macho crimpeable de 50 Ω diseñado para cables coaxiales RG58 y LMR195, ideal en sistemas de video compuesto analógico, radiofrecuencia, medición e instrumentación, CCTV profesional y equipos de laboratorio. Su cuerpo de latón niquelado ofrece alta resistencia mecánica y a la corrosión, mientras que el pin central chapado en oro asegura una conductividad estable y contacto de baja resistencia aun en ambientes exigentes. El dieléctrico de PTFE mantiene la estabilidad eléctrica a lo largo de un amplio rango térmico, contribuyendo a una VSWR baja y pérdidas mínimas en banda.

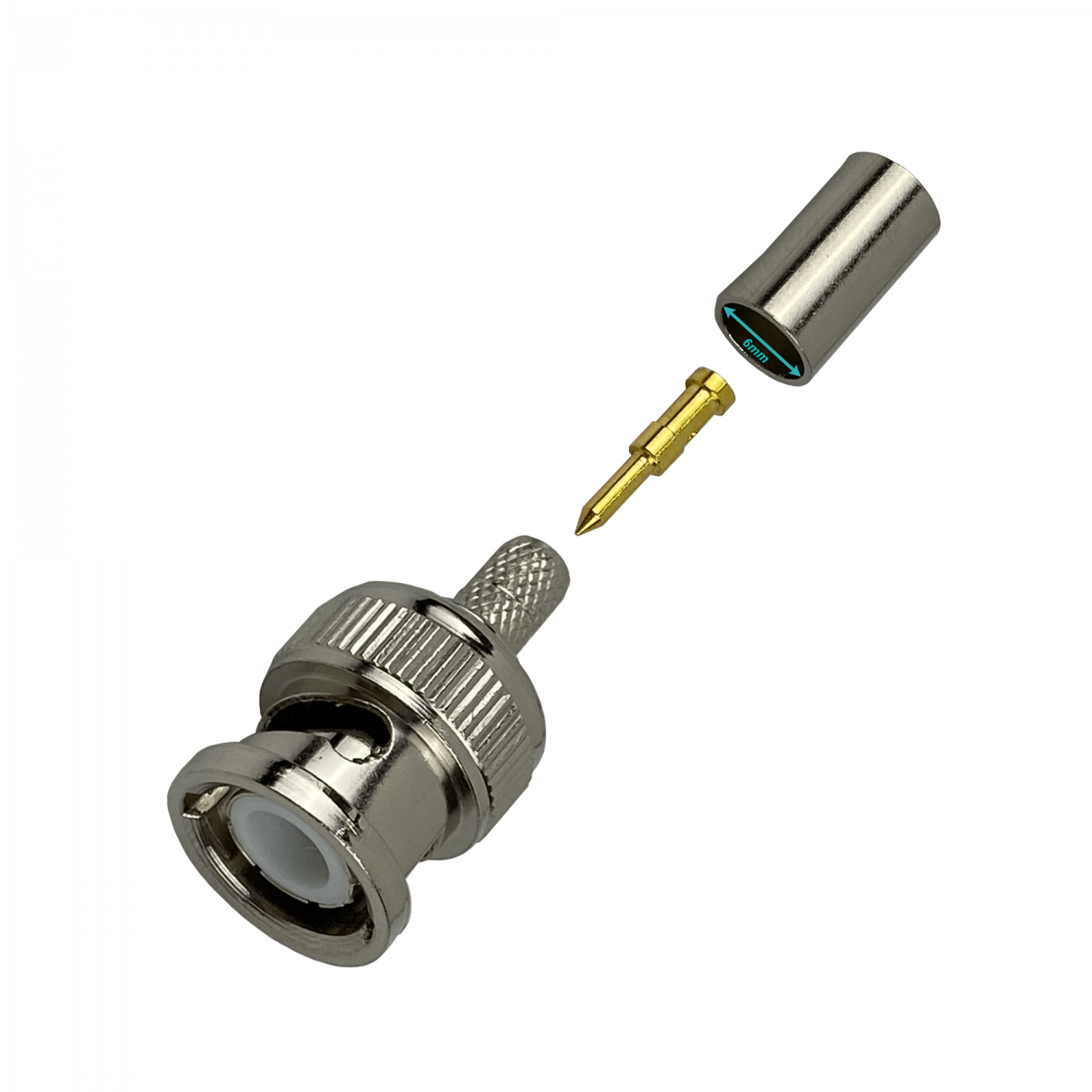

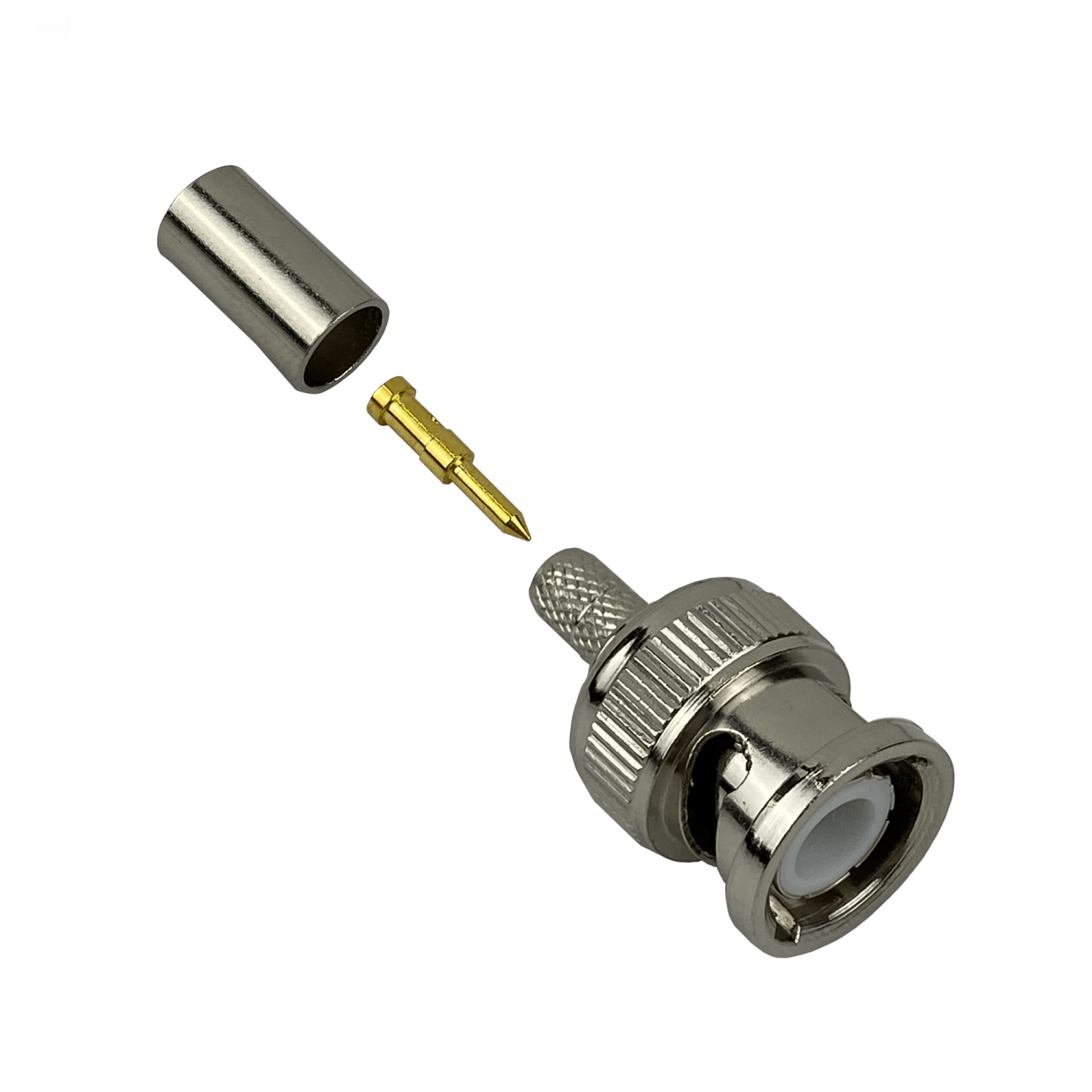

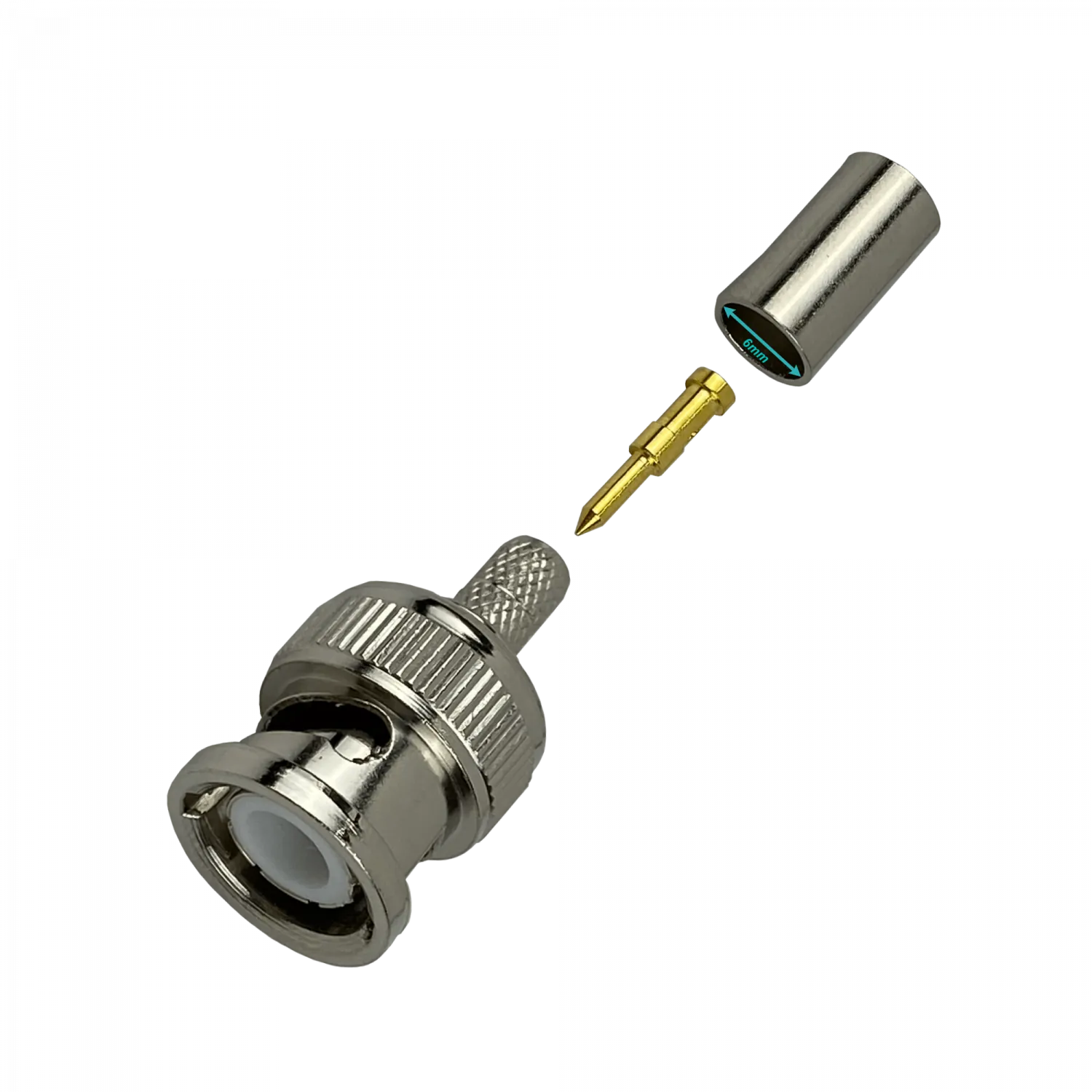

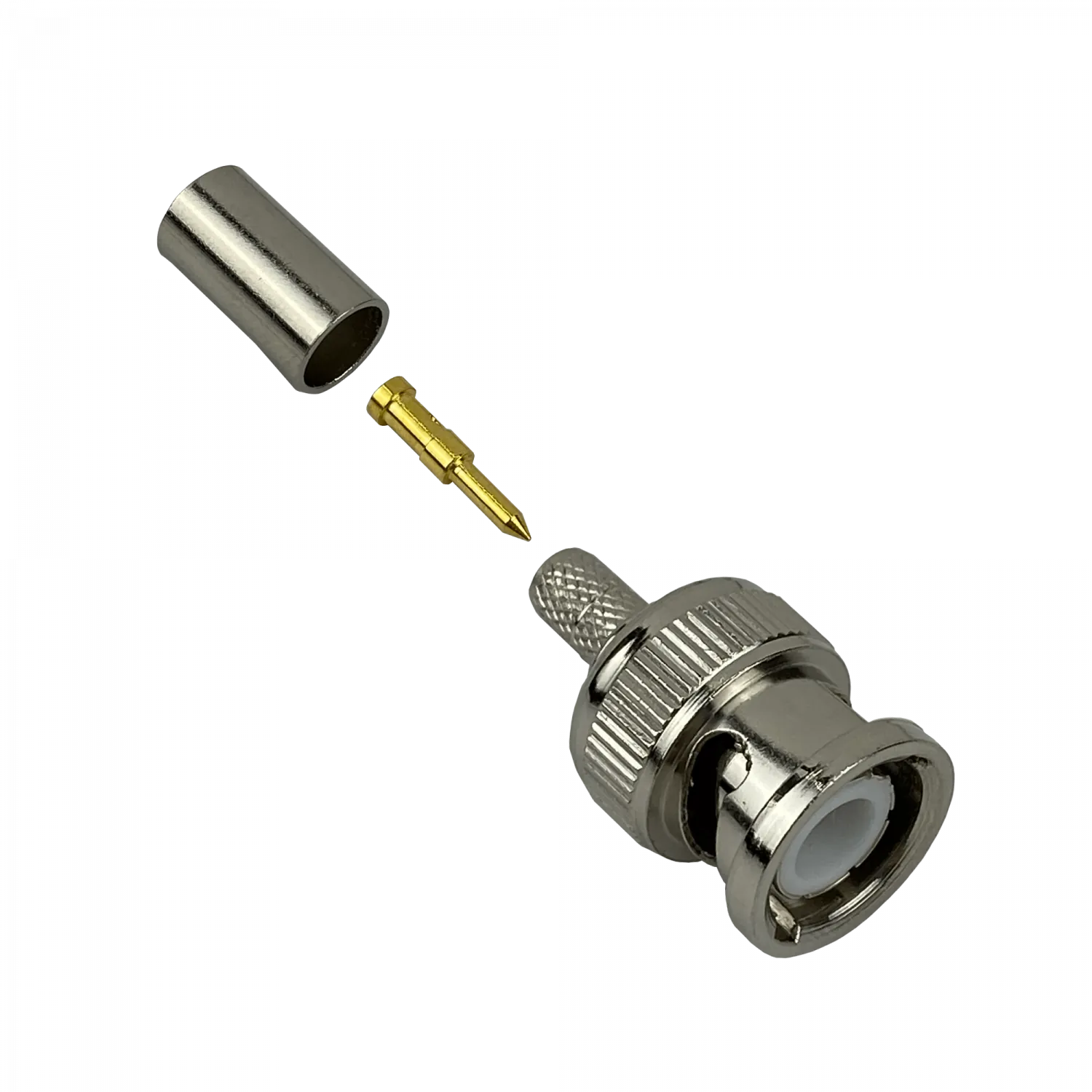

Con un proceso de crimpado rápido y repetible, el BM2C reduce tiempos de armado en terreno y asegura consistencia entre terminaciones: el pasador se crimpa al conductor interno y la férula al blindaje, logrando una unión firme, eléctrica y mecánicamente confiable. El diseño mantiene la geometría del coaxial para minimizar reflexiones; en 1 GHz ofrece una pérdida por inserción muy baja y un retorno superior a 20 dB, adecuado para tramos cortos y medianos. Su acople tipo bayoneta BNC facilita montajes y desmontajes frecuentes sin herramientas, con más de 500 ciclos de conexión garantizados. Compatible con matrices hexagonales estándar para RG58/LMR195, admite el uso de tubo termocontraíble como alivio de tensión y sellado básico frente a polvo y humedad en uso general. Compacto y ligero, el BM2C es una solución sólida para integradores que buscan fiabilidad RF, ensamblaje limpio y acabado profesional en conectividad coaxial.
- Crimpado rápido y repetible en RG58 y LMR195 con férula incluida
- Cuerpo niquelado y pin central dorado para baja resistencia de contacto
- Dieléctrico PTFE: estabilidad eléctrica y térmica en operación continua
- Baja VSWR y pérdidas reducidas hasta frecuencias de microondas bajas
- Acople BNC con bayoneta y ≥500 ciclos de conexión/desconexión
| Modelo | BM2C |
| Tipo de conector | BNC macho, 50 Ω, acople por bayoneta |
| Compatibilidad de cable | RG58, LMR195 (Ø ext. aprox. 4,9–5,0 mm) |
| Método de terminación | Crimpado de pin y férula (hex) |
| Matriz de crimpado ref. | Férula: 0.213″ (≈5.41 mm) · Pin: 0.068″ (≈1.72 mm) |
| Material del cuerpo | Latón niquelado |
| Pin central | Latón chapado en oro |
| Dieléctrico | PTFE |
| Impedancia | 50 Ω |
| Rango de frecuencia | DC a 4 GHz (uso típico) |
| VSWR | ≤1.30:1 @ 1 GHz (típico) |
| Retorno | ≥20 dB @ 1 GHz (típico) |
| Pérdida por inserción | ≤0.2 dB @ 1 GHz (típico) |
| Rigidez dieléctrica | 500 VAC, 50/60 Hz |
| Resistencia de aislamiento | ≥5000 MΩ |
| Resistencia de contacto | Centro ≤10 mΩ · Cuerpo ≤5 mΩ |
| Ciclos de acople | ≥500 |
| Temperatura de operación | −55 °C a +85 °C |
| Dimensiones aprox. | Largo 26 mm · Ø acople 14 mm |
| Peso | ≈8 g |
| Acabado | Níquel (cuerpo) / Oro (pin) |
| Incluye | Conector BNC macho + férula de crimpado |
| Cumplimiento | RoHS |
| Color | Plateado |
Optimiza tiempo y desempeño con el BM2C: terminación rápida, contacto estable y pérdidas bajas en RG58/LMR195. Un conector confiable para montajes profesionales de video, RF e instrumentación, con acabado robusto y rendimiento consistente en campo.
