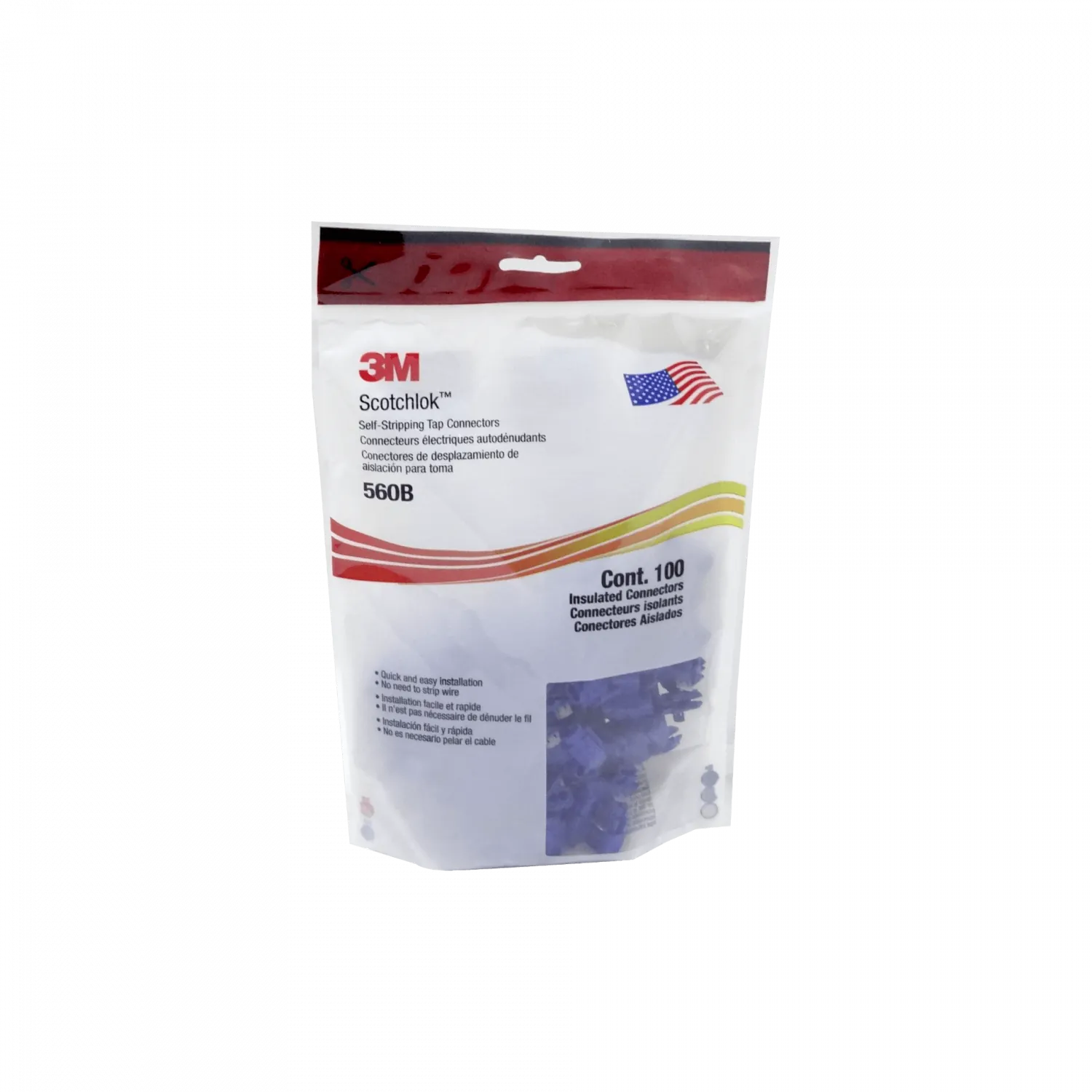

- Conector de Derivación Azul 3M 18-14 AWG, 0.75-1.5mm2. 100 unidades, Scotchlok
Conector de Derivación Azul 3M 18-14 AWG, 0.75-1.5mm2. 100 unidades, Scotchlok
Descripción
Aspectos destacados
- El único contacto "U" proporciona una conexión eléctrica confiable.
- Rápido y fácil de usar - simplemente cierre rápido sin desnudar o retorcer el cable.
- Homologación UL y CSA.
- Conecta un cable de 0,75 mm² a 1,5 mm² sólido / trenzado, de 1,5 mm² a un cable de paso y aísla la conexión.
- Certificación UL, certificación CSA y conforme a la directiva RoHS 2011/65/UE.

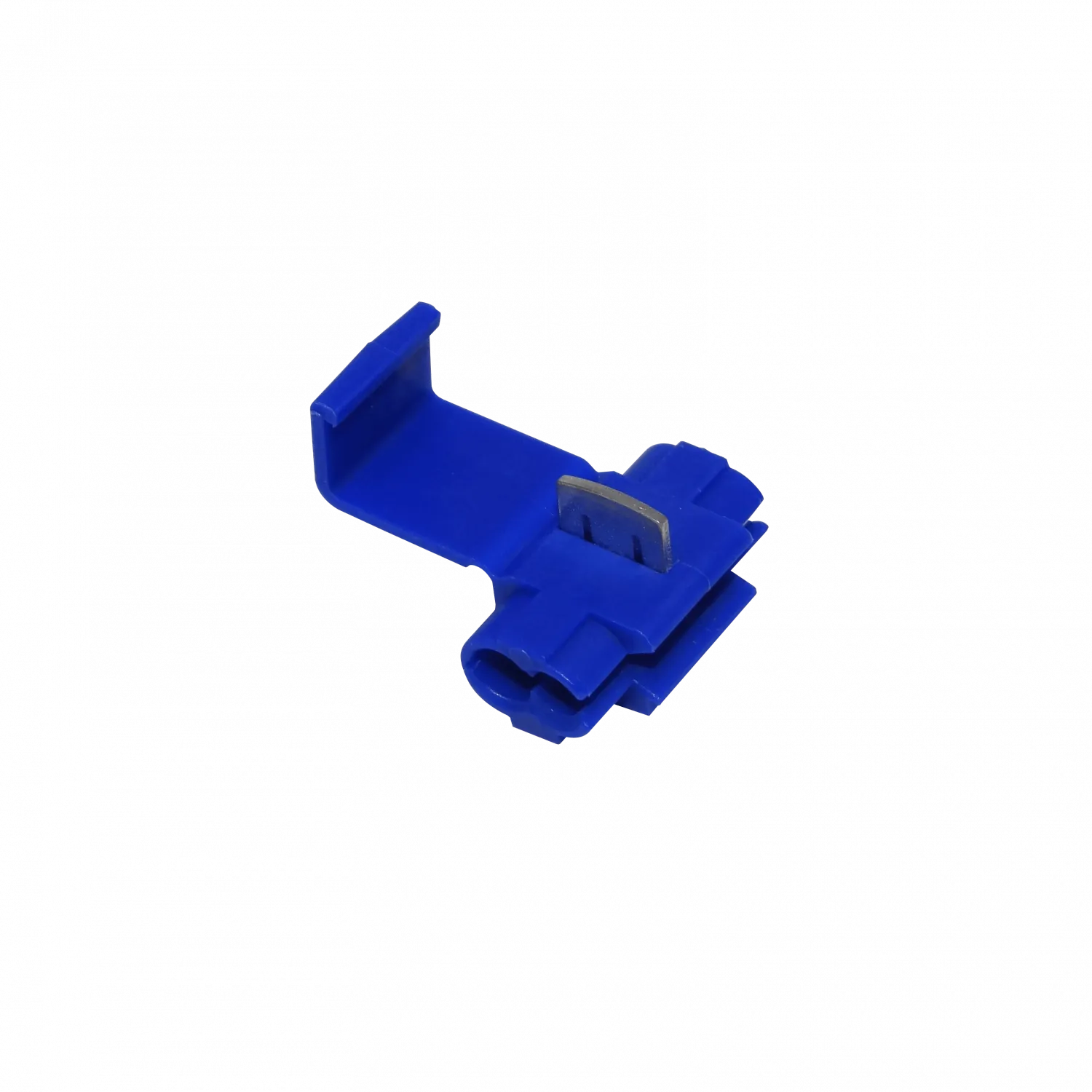

3M™ Scotchlok™ Conector Multitoma 560 es un conector de doble recorrido o de derivación para empalmes paralelos o de derivación.
Hace más de 45 años, 3M introdujo el primer conector de la industria por desplazamiento del aislante - el conector 3M™ Scotchlok™ UR. La última serie de conectores por desplazamiento del aislante (ICD del inglés Insulation Displacement Connector) Scotchlok™ de 3M™ mantiene todo lo bueno del conector original: el diseño, la forma, la tecnología de los elementos y el código de color. Nuestro exclusivo contacto en "U" ofrece una conexión eléctrica segura. Una articulación de "resorte activo" se consigue impulsando el contacto en "U" hacia el interior del conector. Al presionar el contacto en "U" contra el conector, este agarra los conductores al mismo tiempo que desplaza el aislamiento. El contacto agarra los conductores y los sujeta con una presión firme y resistente. Los conectores de cable 3M™ Scotchlok™ ofrecen una conexión rápida y segura con una simple acción de acoplar y comprimir, sin pelar ni retorcer.
Propiedades Tipicas
Detalles
|
Aplicación de voltaje |
Bajo voltaje |
|
Cambio sin interrupciones |
No |
|
Cantidad del pack |
100 |
|
Cantidad por caja |
100 |
|
Color de aislamiento |
Azul |
|
Color de producto |
Azul |
|
Conector/herramienta de conexión |
3M E-9BM herramienta de prensado o alicates Lineman de 9 in (228,6 mm) |
|
Diámetro exterior máximo de aislamiento de bifurcación (métrico) |
3.7 mm |
|
Diámetro exterior máximo de carrera de aislamiento (métrico) |
3.7 mm |
|
Herramienta de prensado recomendada |
E-9BM o 9 in Alicates de electricista |
|
Marcas |
Scotchlok™ |
|
Material |
Aislante: polipropileno retardante de llama, contacto en U: latón estañado |
|
Material de aislamiento |
Polipropileno |
|
Número de archivo UL |
E23438 |
|
Relleno de grasa contra la corrosión |
No |
|
Resistencia a la humedad |
No |
|
Retardante de la llama |
Sí |
|
Tamaño máximo del conductor |
1,5 mm², 2,5 mm² (trenzado) |
|
Tamaño mínimo del conductor |
1 mm² |
|
Tamaños de conductores |
1 mm², 1,5 mm², 2,5 mm² (trenzado) |
|
Temperatura de funcionamiento máxima (Celsius) |
105 null |
|
Tipo de Producto |
Conector |
|
Tipo de conector |
Desplazamiento de aislamiento |
|
Tipo de conexión |
Recorrido o tendido doble |
|
Unidades por Kit |
1000.0 |
|
Voltaje nominal máximo recomendado |
600 V |
