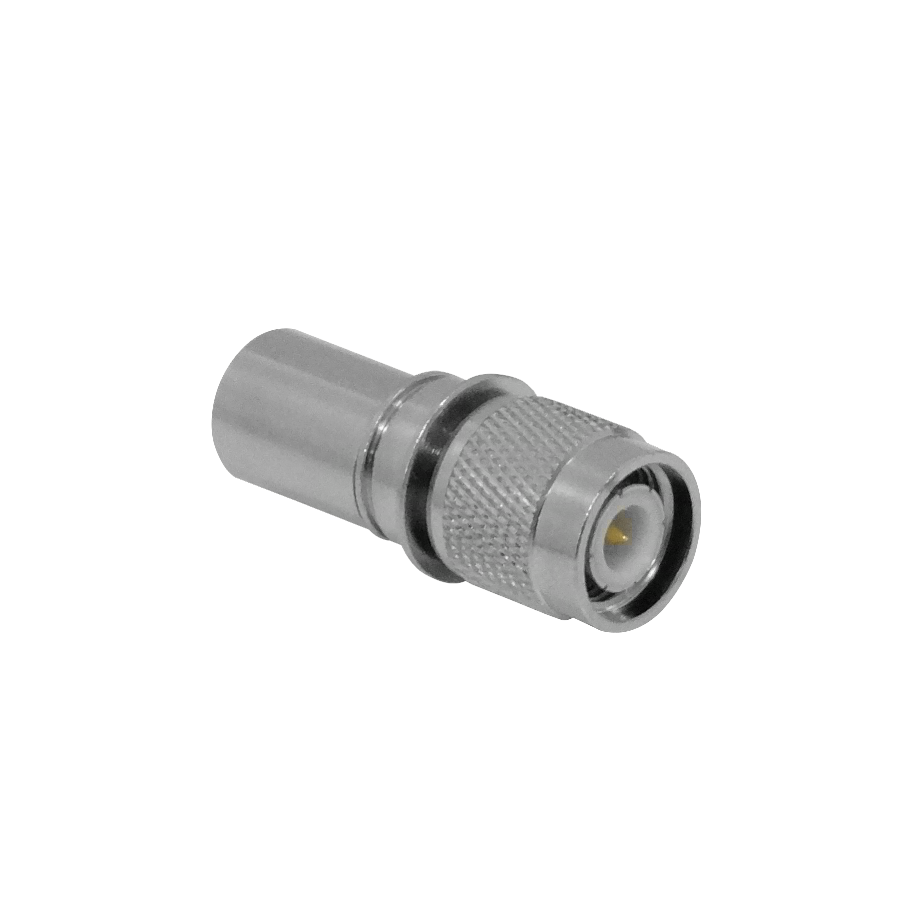

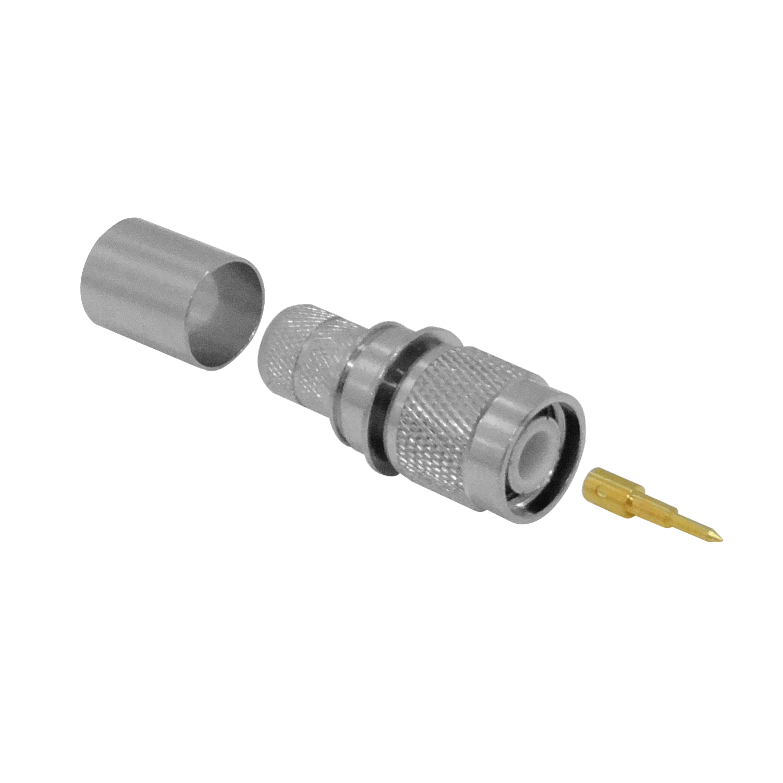

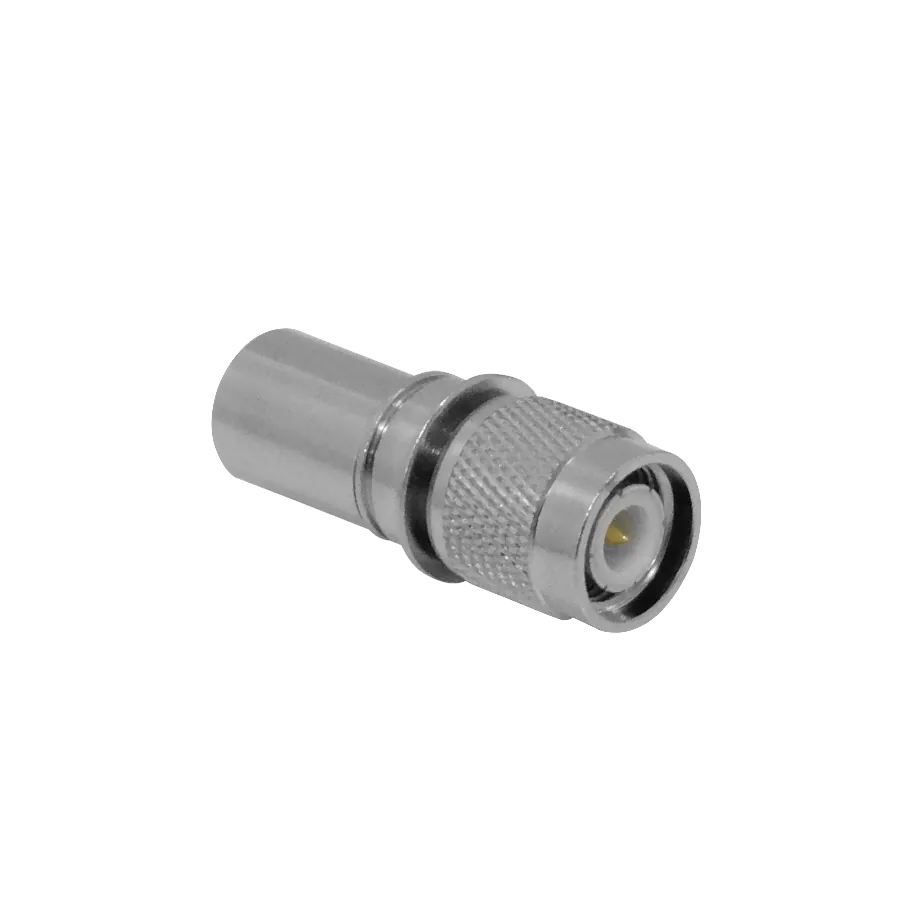

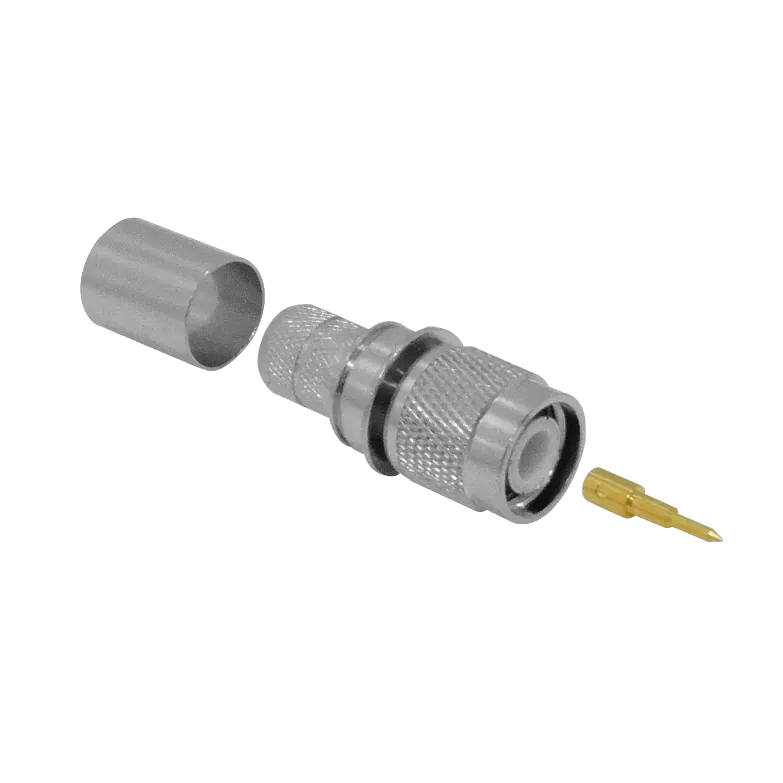

Conector TNC Macho TM4C para CA400/LMR400, crimpeable
Descripción
Conector TNC Macho TM4C para CA400/LMR400, crimpeable, 50 Ω
El TM4C es un conector TNC macho de alto rendimiento diseñado para cables coaxiales de gran diámetro de la serie 400, como CA400 y LMR400. Su método de terminación mediante crimpado garantiza un ensamblaje rápido, seguro y repetible, manteniendo la integridad eléctrica y mecánica en aplicaciones de telecomunicaciones, enlaces inalámbricos, sistemas de antenas y transmisiones de datos de alta frecuencia.
Fabricado con cuerpo de latón niquelado para resistencia a la corrosión y pin central chapado en oro para una conductividad óptima, el TM4C asegura una impedancia constante de 50 Ω y un excelente control de VSWR incluso en frecuencias elevadas. El dieléctrico de PTFE proporciona aislamiento estable y soporte en rangos de temperatura amplios, mientras que su acople roscado tipo TNC ofrece máxima firmeza mecánica y resistencia a vibraciones.
- Compatibilidad con cables coaxiales serie 400 (CA400, LMR400)
- Terminación por crimpado para montaje rápido y confiable
- Cuerpo niquelado y pin central dorado para óptima conductividad
- Dieléctrico PTFE para estabilidad eléctrica y térmica
- Acople roscado TNC de alta sujeción mecánica
| Modelo | TM4C |
| Tipo de conector | TNC macho, 50 Ω, acople roscado |
| Compatibilidad de cable | CA400, LMR400 (Ø ext. ≈ 10,3 mm) |
| Método de terminación | Crimpado de pin y férula |
| Material del cuerpo | Latón niquelado |
| Pin central | Latón chapado en oro |
| Dieléctrico | PTFE |
| Impedancia | 50 Ω |
| Rango de frecuencia | DC a 4 GHz (uso típico) |
| VSWR | ≤1.30:1 @ 1 GHz |
| Pérdida por inserción | ≤0,2 dB @ 1 GHz |
| Ciclos de acople | ≥500 |
| Temperatura de operación | -55 °C a +85 °C |
| Dimensiones aprox. | Largo 35 mm · Ø acople 14 mm |
| Peso | ≈ 18 g |
| Color | Plateado |

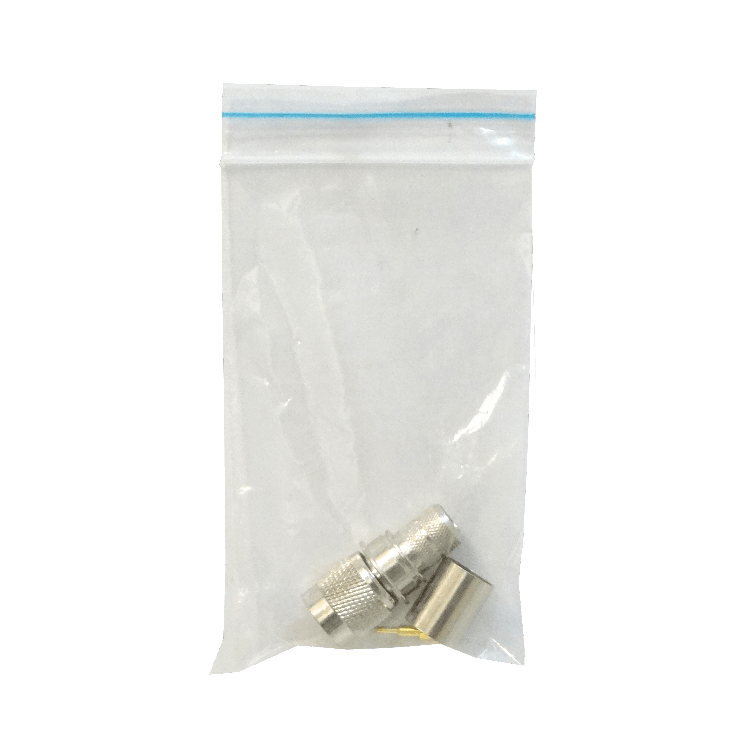

| Incluye | Conector TNC macho + férula de crimpado |
| Cumplimiento | RoHS |
El TM4C es la elección ideal para instalaciones RF que requieran alta durabilidad, baja pérdida y un ajuste mecánico firme en cables coaxiales de gran diámetro, asegurando un rendimiento estable en entornos exigentes.
