Genera alimentación de CA de 230V de onda sinusoidal pura de una fuente de CA o CD
Potencia de salida de 3000W continuos; potencia máxima de 6000W
Opción de conmutación de transferencia automática para operación del UPS
Protege contra apagones, sobretensiones, ruido en la línea EMI/RFI

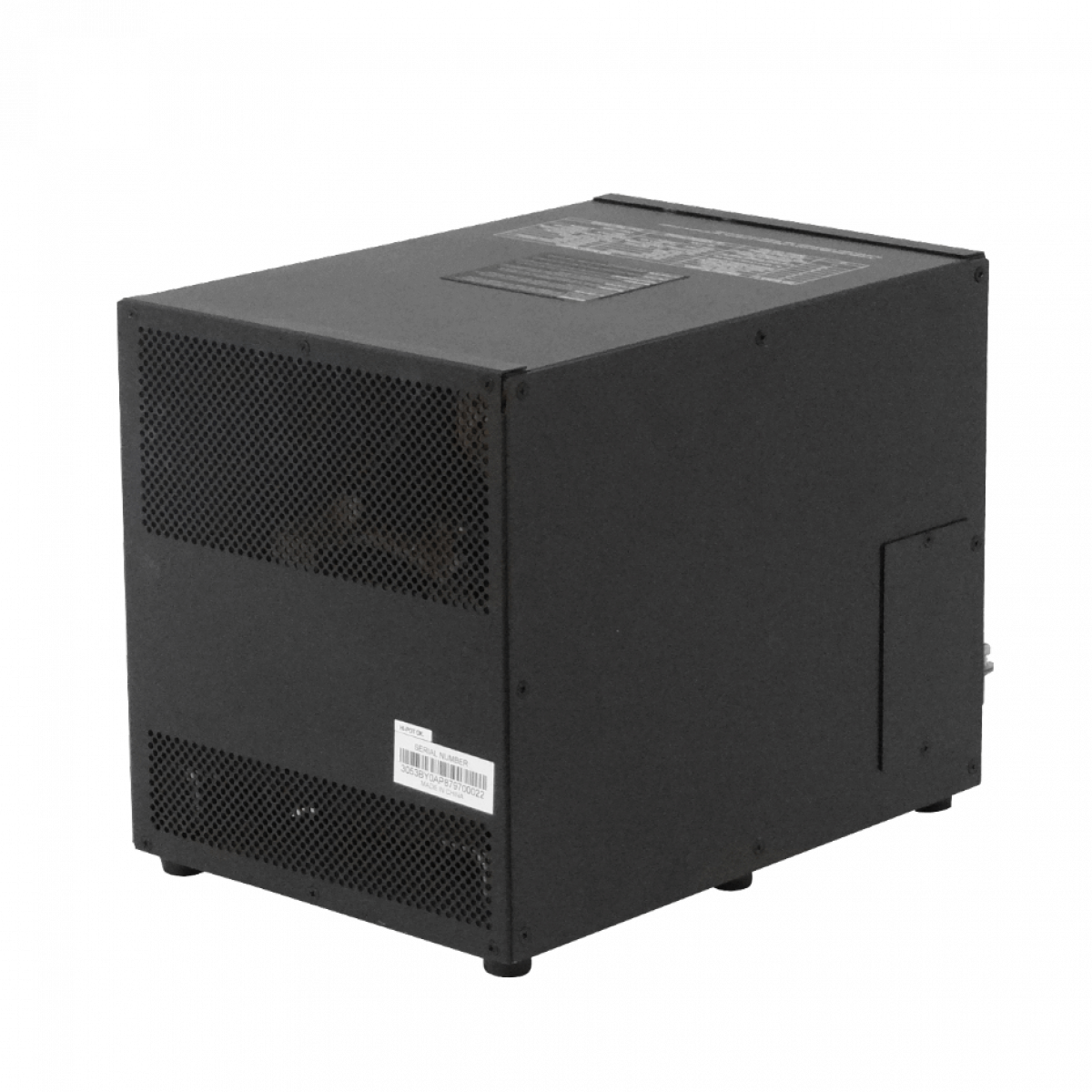

Su gabinete de acero resistente resiste la humedad y los impactos
Garantía limitada por 2 años
GENERALIDADES
Código UPC
037332141071
ENTRADA
Voltaje(s) Nominal(es) de Entrada Soportado(s)
230V CA
Servicio Eléctrico Recomendado
ENTRADA DE CD: Requiere una entrada de 24VDC capaz de suministrar 145A durante el tiempo necesario (cuando se usa su capacidad completa en forma continua - los requisitos de CD aumentan durante el funcionamiento de OverPower™ y DoubleBoost™).
Entrada Máxima en Amperes
28
Tipo de Conexión de Entrada

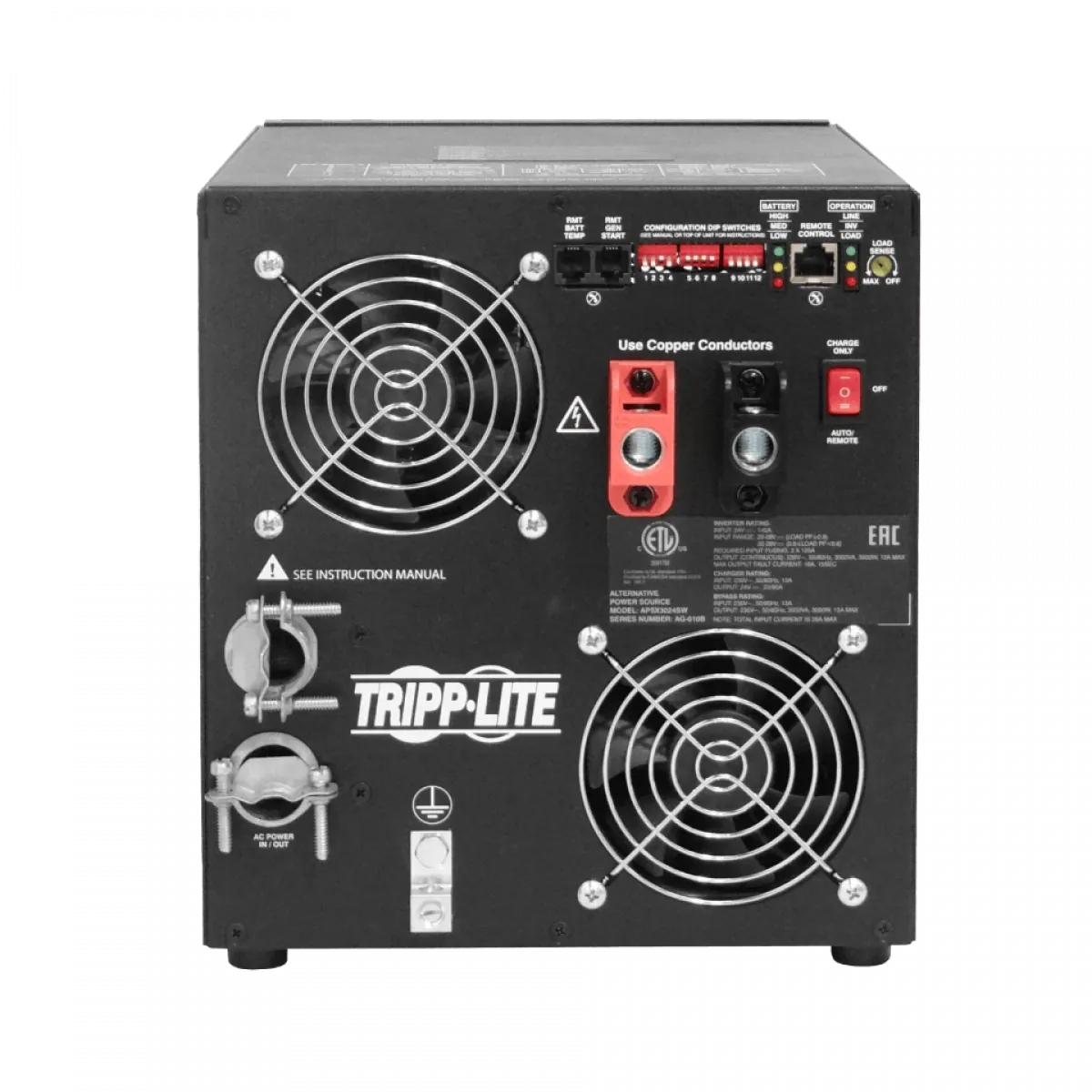

ENTRADA DE CC: conjunto de terminales de CC atornilladas hacia abajo. ENTRADA DE CA: Instalación eléctrica permanente a través de una barra de terminales integrada con tapa.
Compatibilidad de voltaje (VCA)
230
Compatibilidad de Voltaje (VCD)
24
SALIDA
Compatibilidad de Frecuencia
50Hz / 60Hz
Detalles de Compatibilidad de Frecuencia
50 o 60 Hz (seleccionable por el usuario)
Salida de Onda Sinusoidal Pura
Sí
Salida (Watts)
3000
Voltaje(s) Nominal(es) de Salida Soportado(s)
230V
Tomacorrientes
Instalación Eléctrica Permanente
Capacidad de Salida Continua (Watts)
3000
Capacidad de Salida Máxima (Watts)
6000
Regulación de voltaje de salida
TENSIÓN DE LÍNEA (CA): Mantiene una salida de onda sinusoidal nominal de 230V desde la alimentación de tensión de línea. TENSIÓN DEL INVERSOR (CA): Mantiene tensión de salida de onda sinusoidal PWM de 230 VCA (+/-5%).
Regulación de Frecuencia de Salida
50/60 Hz (+/- 0.3 Hz)
BATERÍA
Autonomía Ampliable
Sí
Autonomía Ampliable por Batería
El tiempo de funcionamiento se puede ampliar con cualquier número de baterías húmedas o de gel suministradas por el usuario.
Descripción del tiempo de autonomía ampliable
Runtime is expandable with any number of user supplied wet or gel type batteries
Voltaje CD del sistema (VCD)
24
Módulo de Baterías (Opcional)
Batería de ácido de plomo sellada 98-121 (opcional).
Carga de la Batería
23/90 amperios seleccionables.
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje
Incluye regulación automática de tensión para corregir caídas de tensión y sobretensiones y volverlos a niveles utilizables.
Corrección de Sobrevoltaje
Las sobretensiones se reducen automáticamente en un 10%.
Corrección de Caída de Voltaje
Las caídas de tensión se elevan automáticamente en un 10% y 20%.
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
LEDs de Panel Frontal
El conjunto de 6 LEDs ofrece información continua sobre el porcentaje de carga (se informan 6 niveles) y el nivel de carga de la batería (se informan 7 niveles). Consulte las secuencias en el manual.
Interruptores
El conmutador de 3 posiciones encendido/apagado/remoto brinda un control simple de encendido y apagado más la configuración "automático/remoto" que permite el control distante de encendido y apagado del sistema inversor cuando se usa junto con el accesorio opcional APSRM4 y este se usa en modo inversor. En CA ininterrumpida.
FÍSICAS
Material de Construcción
Metal
Método de Enfriamiento
Ventilador
Dimensiones de Envió (Al x An x Pr / cm)
51.00 x 46.81 x 57.20
Peso de Envío (kg)
39.46
Dimensiones de la Unidad (Al x An x Pr / cm)
25.60 x22.606 x 31.496
Peso de la Unidad (kg)
29.39
AMBIENTALES
Humedad Relativa
0 a 95%, sin condensación.
Temperatura de Operación
32 a 104 ºF / 0 a 40 ºC.
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia (Alimentación de Línea a Modo de Batería)

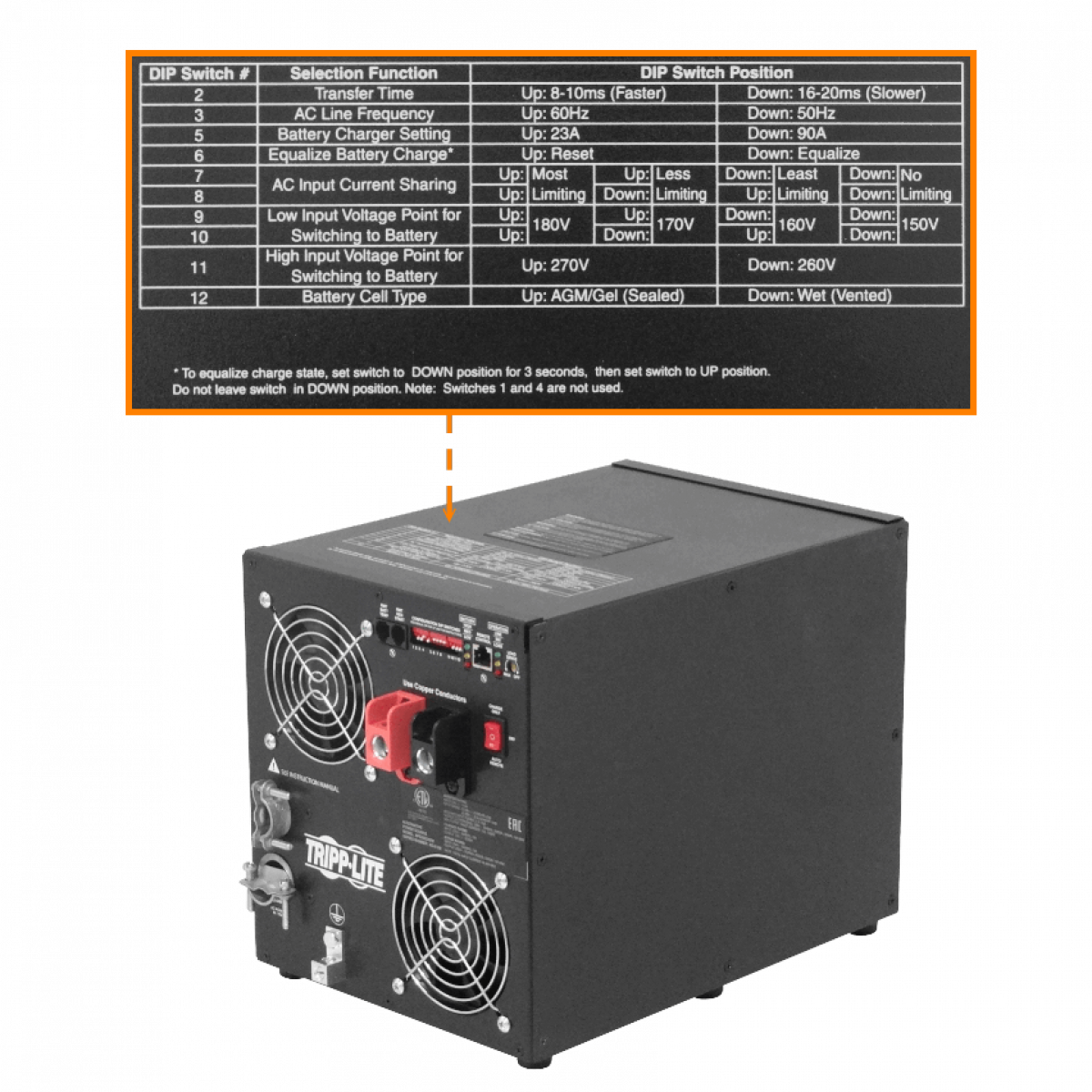

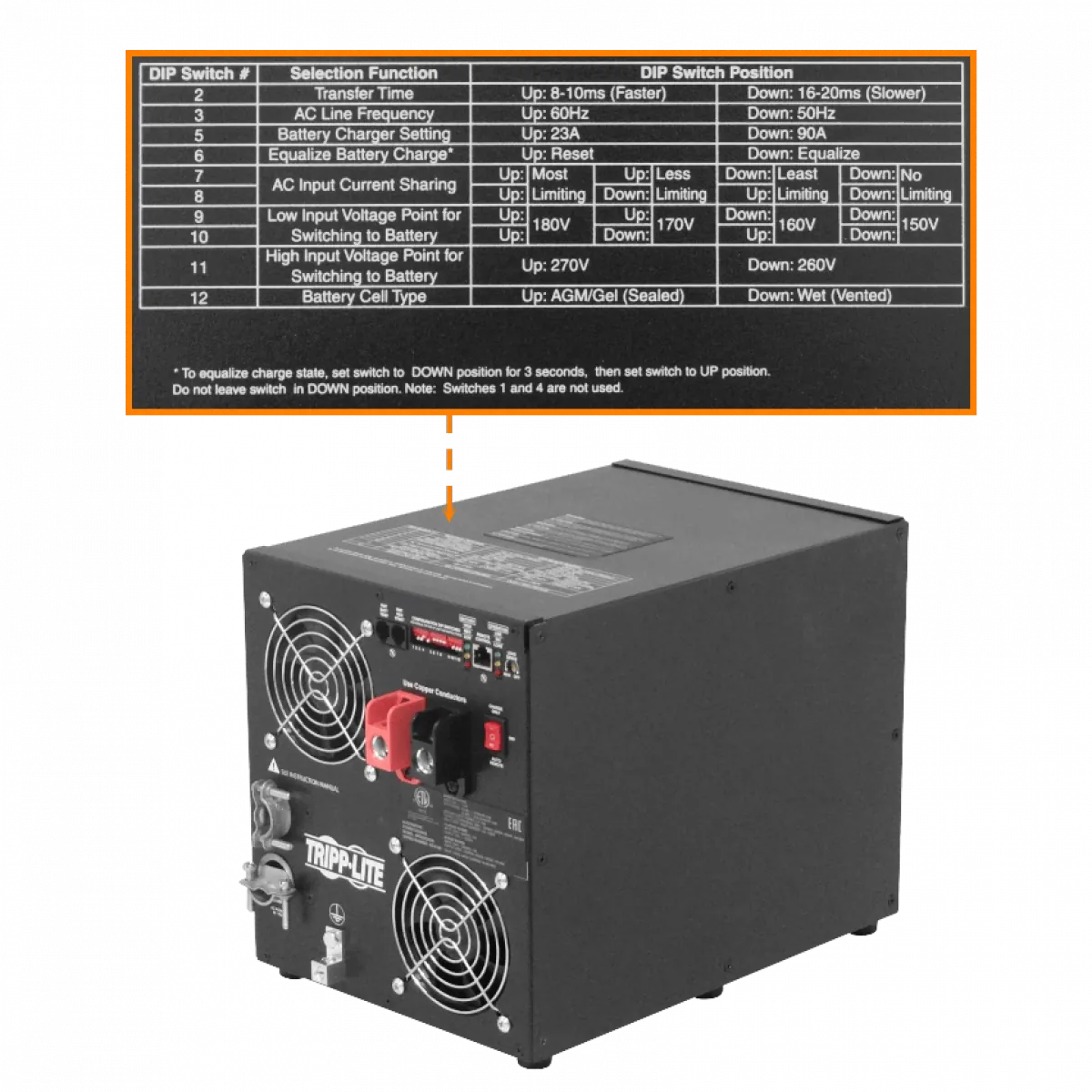

Tiempos de transferencia de 20 milisegundos (ciclo completo)/10 milisegundos (medio ciclo) seleccionables con interruptores DIP que son compatibles con varias computadoras, servidores y equipos de red; verifique la compatibilidad del tiempo de transferencia de las cargas para las aplicaciones de UPS.
Transferencia de Bajo Voltaje a Energía de Batería
En modo de 230V CA "automático", el inversor/cargador cambia a modo de batería a medida que el voltaje en la línea desciende a 170V CA (ajustable por el usuario a 180V).
Transferencia de Alto Voltaje a Energía de Batería
En modo de 230V CA "automático", el inversor/cargador cambia a modo batería a medida que el voltaje en la línea aumenta a 260V (ajustable por el usuario a 270 - consulte el manual).
CARACTERISTICAS/ESPECIFICACIONES
Conexión a Tierra
El anillo principal de conexión a tierra conecta el inversor/cargador a tierra o a la conexión a tierra del chasis vehículo.
