Inversor Cargador 3600W, 36VDC a 230V, Conmutación Automática, Eaton APSINT3636VR
Descripción
Se adjunta ficha técnica
El Inversor / Cargador APSINT3636VR de la Serie APS INT de 3600W 36VCD y 230VCA es una fuente de energía confiable para una amplia variedad de equipo que va desde herramientas eléctricas y bombas hasta alumbrado portátil y equipo de cómputo en condiciones de cargas severas. Sin humos, combustible o ruido excesivo, es una alternativa excelente a energía de generador.
El inversor de CD a CA cuenta con un switch automático de línea a batería y un sistema de carga integrado que le permite trabajar como inversor en vehículo, fuente de alimentación de CA independiente o UPS de autonomía extendida Entrega 3600W de potencia continua, 5400W hasta por una hora o 7200W de potencia máxima hasta por 10 segundos durante el arranque o arranque-paro de un equipo. Un detector de sobrecargas automático, ventilador de enfriamiento y breakers de CA restaurables protegen la unidad contra daños.
Diseñado para fácil instalación en vehículos recreativos, vehículos de flotilla y comerciales, y vehículos de emergencia, el APSINT3636VR convierte la energía almacenada de cualquier batería de 36V o fuente automotriz de CD en energía de CA segura, estable de grado computación durante un tiempo de operación ilimitado. Cuando se conecta a una fuente de CA de 230V, la unidad mantiene cargada la batería suministrada por el usuario a través de un sistema de carga seleccionable de 7.5 / 30A y tres etapas, mientras entrega simultáneamente energía de CA al equipo conectado.
Cuando se usa como UPS, la función de regulación automática de voltaje del APSINT3636VR protege su equipo contra fallas del suministro eléctrico, caídas de voltaje, sobretensiones y ruido en la línea. El módulo APSRM4 de Tripp Lite con LEDs tipo semáforo se incluye para proporcionar un monitoreo completo remoto y control de la unidad.
Energía Confiable para Aplicaciones Móviles, de Emergencia y en Sitios Remotos
• Genera energía de 230V CA segura, estable de grado computación desde en banco de batería de 36V
• Ideal para alimentación de herramientas, sierras, motores, bombas, alumbrado portátil, aparatos y equipo de computación en condiciones de cargas demandantes
• Diseñado para fácil instalación en vehículos recreativos, comerciales y de flotillas, vehículos de emergencia y equipos de construcción.
• Funciona como un inversor del vehículo, fuente de alimentación de CA independiente o UPS de funcionamiento extendido
• Tiempo de funcionamiento ilimitado con una amplia variedad de baterías suministradas por el usuario
Cumple con las demandas de energía normal y máxima
• Potencia de 3600 Watts continuos
• 5400W de energía invertida de hasta 1 hr.
• 7200W de potencia máxima por hasta 10 segundos para aceptar demandas máximas durante arranque y ciclos de encendido/apagado del equipo
• Detector automático de sobrecarga, ventilador de enfriamiento e interruptores automáticos de circuito de CA protegen la unidad contra daños.

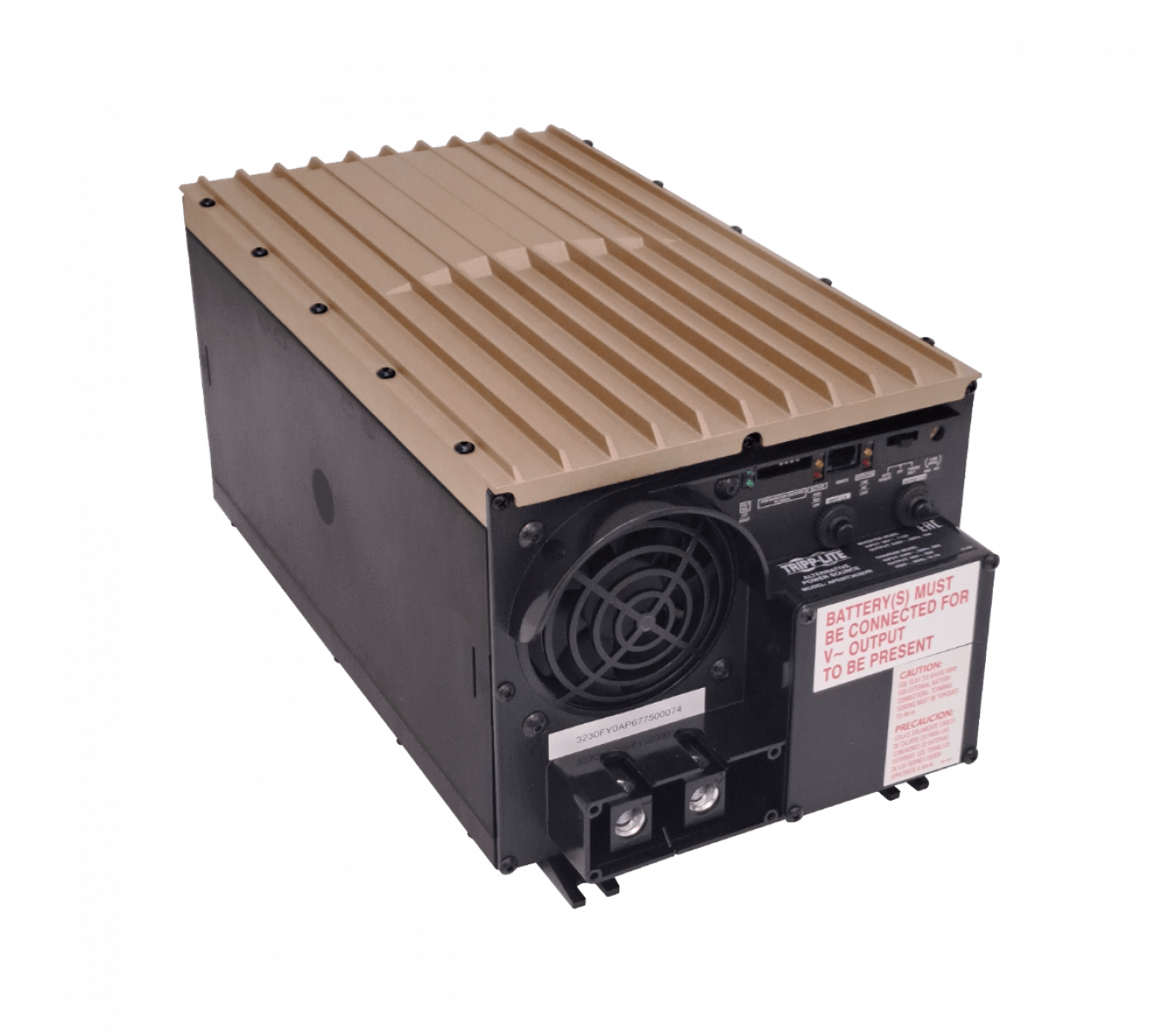

• Terminales de entrada de CD de alta corriente para una instalación simple de cableado permanente
Regulación Automática de Voltaje
• Corrige las caídas de voltaje y sobrevoltaje de la línea de alimentación de CA sin utilizar la energía de la batería durante la carga de batería y en el modo en espera del UPS.
• Protege contra el ruido en al línea que puede dañar el equipo o causar pérdida de datos
Conmutación de Transferencia Automática
• Transfiere los interruptores de relés a la energía del inversor durante los apagones en 20 ms
• El interruptor de 3 posiciones habilita los modos automático, solo de carga y sistema apagado
• Interruptores para configuración que permiten configurar la transferencia automática de alta y baja tensión
Cargador de batería seleccionable de 7.5/30 A de 3 etapas
• Sirve como cargador de batería cuando la energía de 230 V CA se suministra y se alimenta el equipo conectado
• Protege a la batería de las sobrecargas y sobredescargas
• La protección de batería baja evita agotamiento excesivo de la batería
• Interruptores para configuración que permiten configurar los perfiles de carga húmeda/de gel
Capacidad de Control Remoto

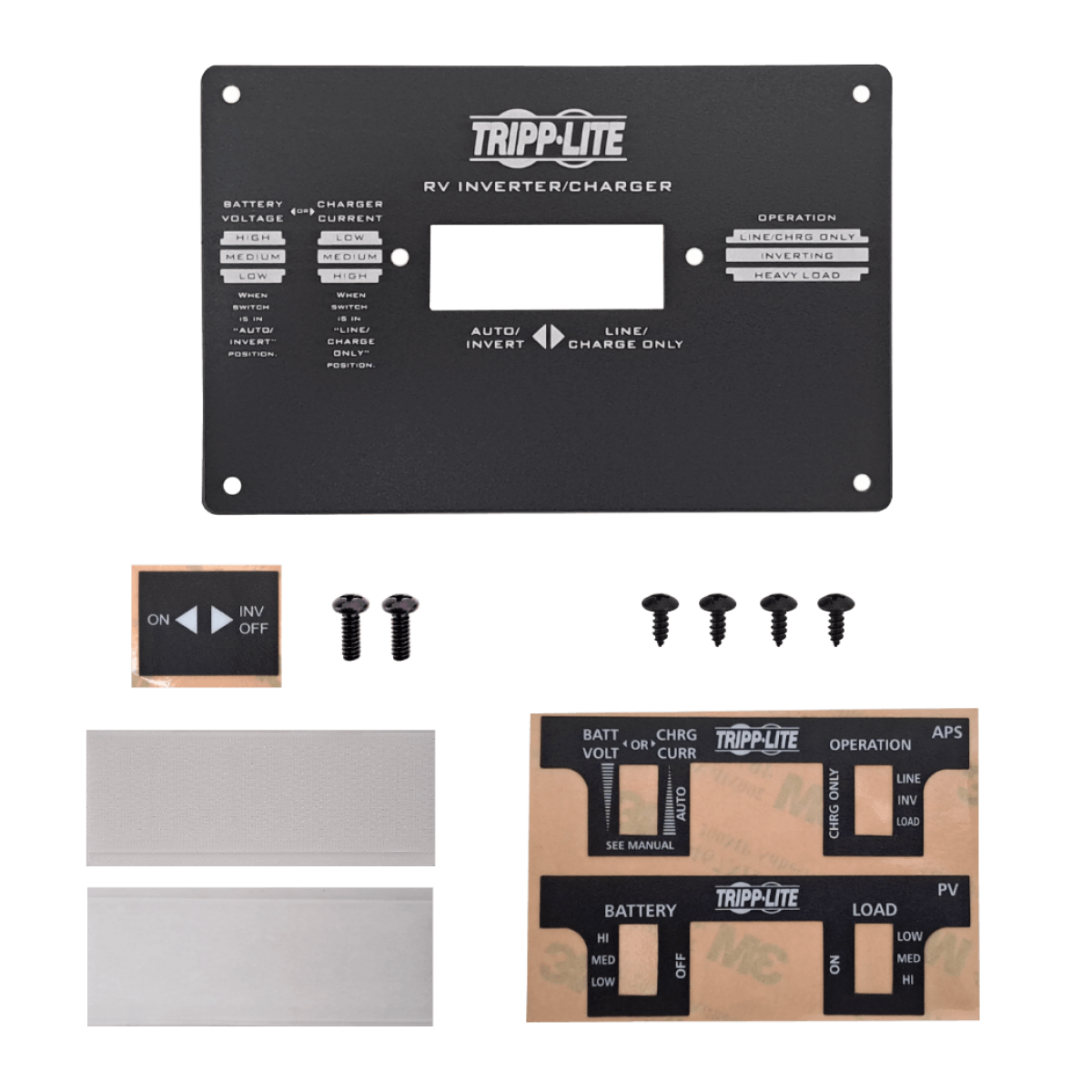

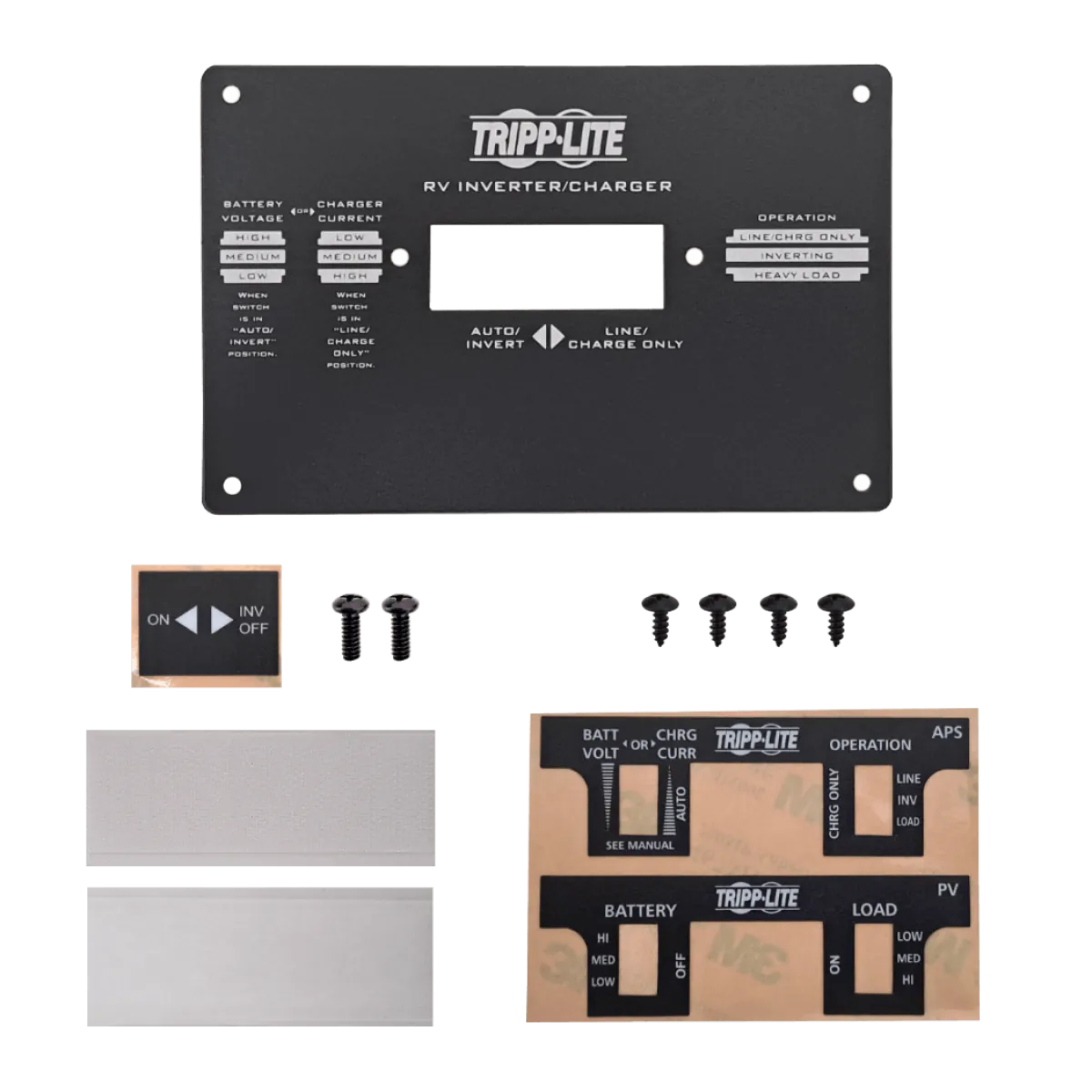

• El módulo de control remoto APSRM4 de Tripp Lite incluido proporciona un monitoreo completo remoto y control de la unidad.

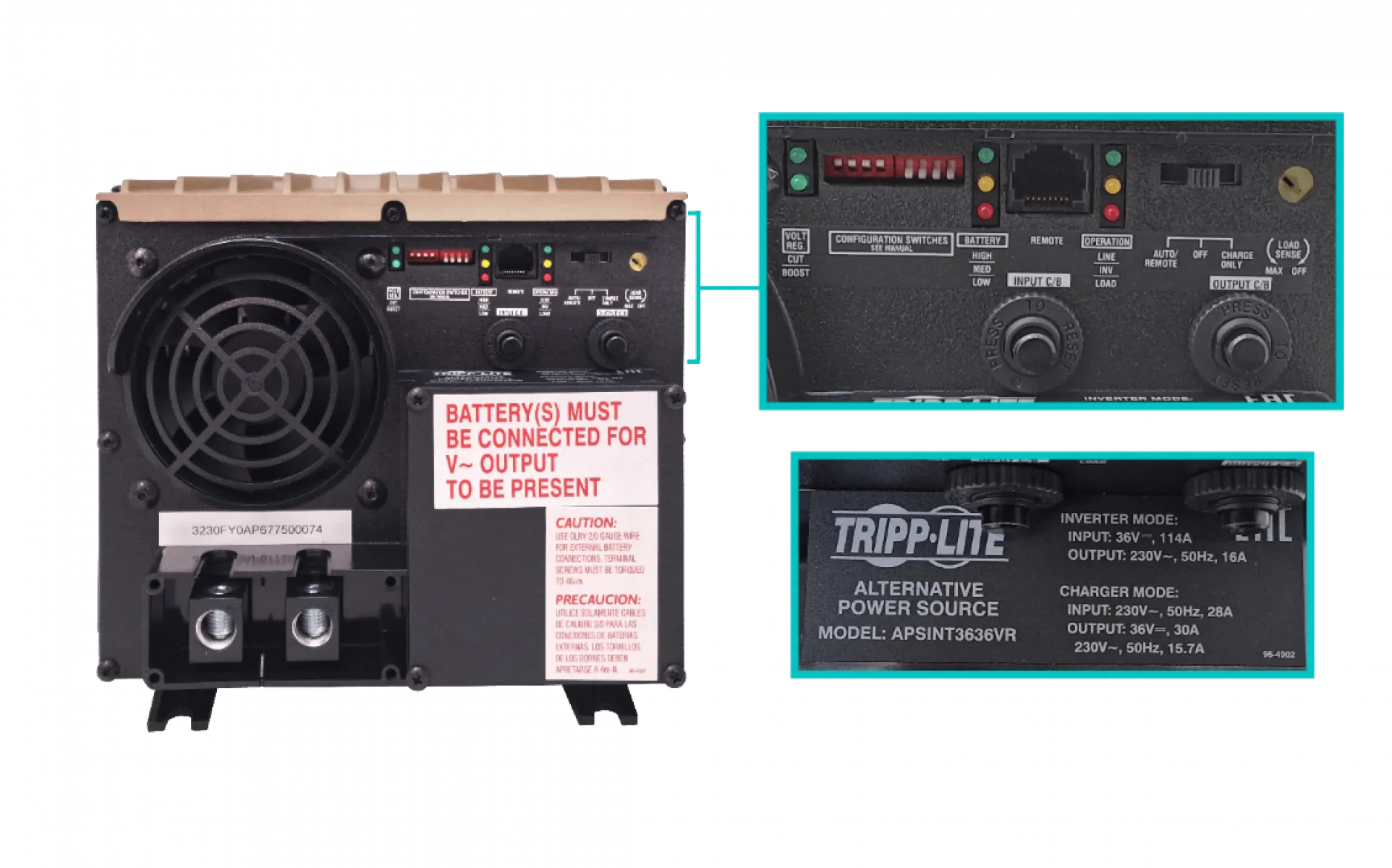

LED del panel frontal
• Indican los modos operativos CA/CD, estado de sobrecarga, nivel de voltaje CD, estado de apagado y estado de fallas del sistema.

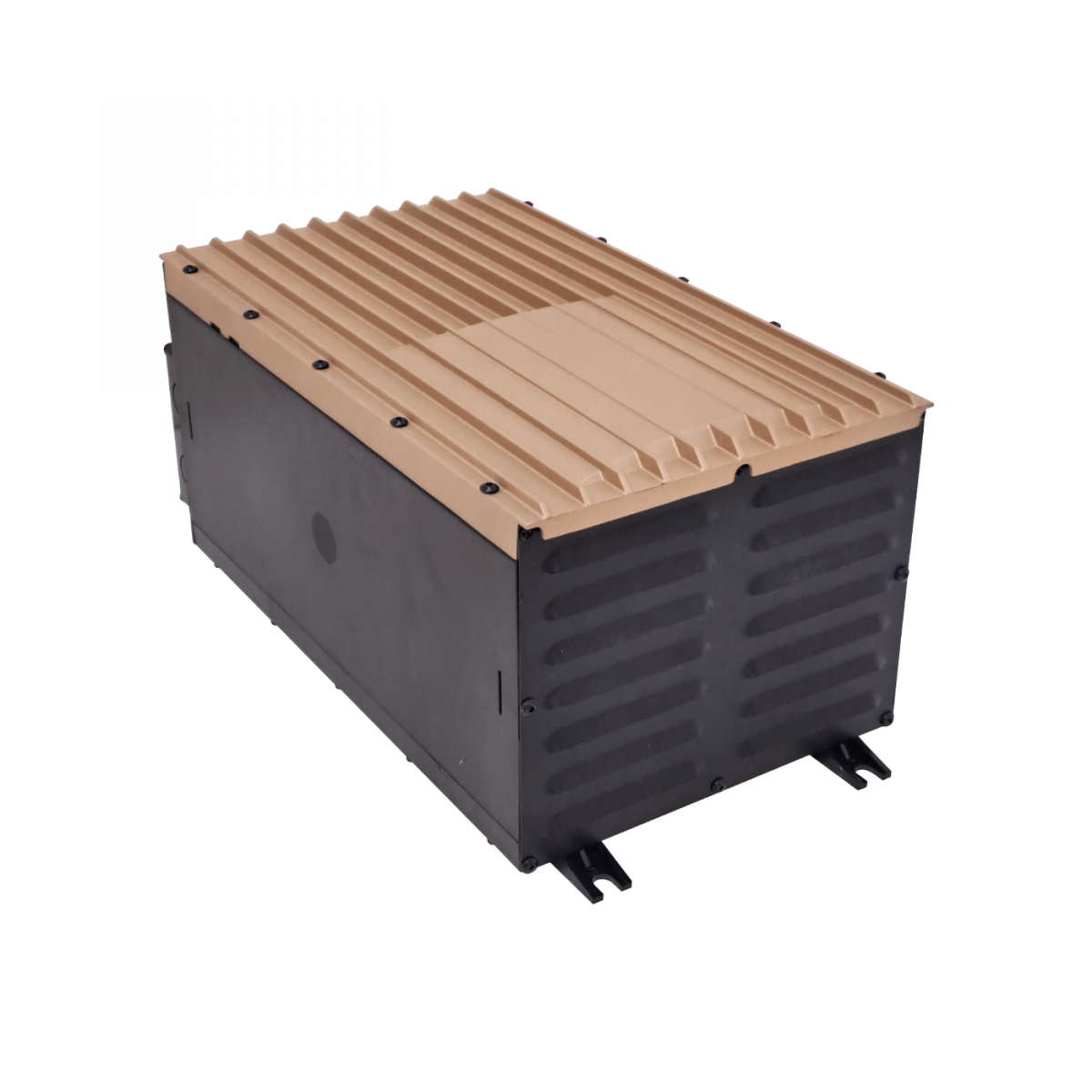

Robusto gabinete de policarbonato
• Resiste la humedad, las vibraciones y los impactos
• Se instala en cualquier superficie horizontal rígida
- Regulador automático de voltage, corrige y cortes de luz y sobrecargas.
- UPS de aplicación extendida.
- LED indicador de status.
- Modo Overpower 5400 Watt.
- Modo DoubleBoost 7200 Watt.
- Ventilador de múltiples velocidades.
- Standalone power source.
- Automotive inverter.
- Protege terminales DC.
- Entrega energía limpia de 230V CA desde una fuente de energía de CA o CD
- Potencia de salida de 3600W continuos; potencia máxima de 7200W
- Opción de conmutación de transferencia automática para operación de UPS
- Corrige caídas de voltaje y sobretensiones sin usar energía de la batería
- Incluye el módulo de control remoto APSRM4 de Tripp Lite
- Garantía limitada por 2 años
GENERALIDADES
| Código UPC | 037332095985 |
ENTRADA
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 230V CA |
| Entrada Máxima en Amperes / Watts | ENTRADA DE CD: Carga completa continua - 114A a 36VCC. ENTRADA DE CA: 26 amperios a 230VCA con carga completa del inversor y del cargador (cargador solo máximo 10,4A / carga de entrada combinada para soportar el cargador y la salida de CA se controla automáticamente a 66%-33%-0% basándose en la carga de salida de CA usando los puntos de ajuste limitantes del cargador - consulte el manual para obtener información sobre las instrucciones de configuración) |
| Servicio Eléctrico Recomendado | ENTRADA DE CC: Requiere una entrada de 36V DC capaz de suministrar 114A durante el tiempo necesario (cuando se usa su capacidad completa en forma continua - los requisitos de CC aumentan durante el funcionamiento de OverPower™ y DoubleBoost™). Para aplicaciones automotrices, se recomienda una instalación profesional permanente con fusibles de 300A como mínimo en el sistema de batería. |
| Tipo de Conexión de Entrada | ENTRADA DE CC: Conjunto de terminales de CC atornilladas hacia abajo. ENTRADA DE CA: Instalación eléctrica permanente a través de una caja de empalmes integrada con tapa. |
| Compatibilidad de voltaje (VCA) | 230 |
| Compatibilidad de Voltaje (VCD) | 36 |
SALIDA
| Compatibilidad de Frecuencia | 50 Hz |
| Salida de Onda Sinusoidal Pura | No |
| Salida (Watts) | 3600 |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 230V |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Capacidad de Salida Continua (Watts) | 3600 |
| Capacidad de Salida Máxima (Watts) | 7200 |
| Regulación de voltaje de salida | TENSIÓN DE LÍNEA (CA): Mantiene una salida de onda sinusoidal nominal de 230V desde la alimentación de tensión de línea. TENSIÓN DEL INVERSOR (CA): Mantiene tensión de salida de onda sinusoidal PWM de 230 VCA (+/-5%). |
| Regulación de Frecuencia de Salida | 50 Hz (+/- 0,3 Hz) |
| Protección contra Sobrecargas | Incluye disyuntor de entrada de 12A dedicado al sistema de carga y disyuntor de salida de 20A para las cargas de salida de CA. |
BATERÍA
| Autonomía Ampliable | Sí |
| Autonomía Ampliable por Batería | El tiempo de funcionamiento se puede ampliar con cualquier número de baterías húmedas o de gel suministradas por el usuario. |
| Descripción del tiempo de autonomía ampliable | Runtime is expandable with any number of user supplied wet or gel type batteries |
| Voltaje CD del sistema (VCD) | 36 |
| Módulo de Baterías (Opcional) | Batería de ácido de plomo sellada 98-121 (opcional). |
| Carga de la Batería | 30-amp alta/7.5-amp baja |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Incuye regulador de tensión automática para corregir caídas de tensión y sobretensiones y volverlos a niveles utilizables. |
| Corrección de Sobrevoltaje | Las sobretensiones se reducen automáticamente en un 10%. |
| Corrección de Caída de Voltaje | Las caídas de tensión se elevan automáticamente en un 10%. |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| LEDs de Panel Frontal | El conjunto de 6 LEDs ofrece información continua sobre el porcentaje de carga (se informan 6 niveles) y el nivel de carga de la batería (se informan 7 niveles). Consulte las secuencias en el manual. |
| Interruptores | El conmutador de 3 posiciones encendido/apagado/remoto brinda un control simple de encendido y apagado más la configuración "automático/remoto" que permite el control distante de encendido y apagado del sistema inversor cuando se usa junto con el accesorio opcional APSRM4 y éste se usa en modo inversor. En el modo de CA ininterrumpible, la configuración "automático/remoto" permite la transferencia automática de la alimentación de línea a la alimentación de la batería para mantener la alimentación de CA continua a las cargas conectadas. |
FÍSICAS
| Material de Construcción | Policarbonato |
| Método de Enfriamiento | Ventilador de varias velocidades |
| Factores de forma soportados | Las ranuras de montaje permiten la colocación permanente del inversor sobre cualquier superficie horizontal (consulte el manual para obtener información adicional sobre el montaje). |
| Dimensiones de Envió (Al x An x Pr / cm) | 34.04 x 36.83 x 53.09 |
| Peso de Envío (kg) | 29.30 |
| Dimensiones de la Unidad (Al x An x Pr / cm) | 17.78 x 21.59 x 35.56 |
| Peso de la Unidad (kg) | 26.31 |
AMBIENTALES
| Humedad Relativa | 0 a 95%, sin condensación |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia (Alimentación de Línea a Modo de Batería) | 20 milisegundos (típico - compatible con muchas computadoras, servidores y equipos de red - verifique la compatibilidad del tiempo de transferencia de las cargas para las aplicaciones de UPS). |
| Transferencia de Bajo Voltaje a Energía de Batería | En modo de CA "automático", el inversor/cargador cambia a modo batería a medida que la tensión en la línea cae a 144V (ajustable por el usuario a 163, 182V - consulte el manual). |
| Transferencia de Alto Voltaje a Energía de Batería | En modo de CA "automático", el inversor/cargador cambia a modo batería a medida que la tensión en la línea aumenta a 259V (ajustable por el usuario a 264 - consulte el manual). |
CARACTERISTICAS/ESPECIFICACIONES
| Detección de la Carga | La función opcional de detección de carga permite que el inversor se apague y encienda automáticamente cada vez que se enciendan o apaguen equipos conectados. El potenciómetro de detección de carga del panel frontal se puede configurar para apagar o encender el inversor en respuesta a cargas de cualquier nivel, hasta 150 vatios. |
ESTÁNDARES Y COMPATIBILIDAD
| Product Compliance | RoHS |
GARANTÍA y SOPORTE
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
