ES24-250W

Se adjunta ficha técnica

Este Switch tiene interfaz gráfica y también por comandos (telnet/SSH). Provee administración L2 y ruteo L3.

No se puede administrar desde el software Unifi.

El PoE Budget es la energía total que el equipo puede entregar sumando todos los puertos en su máxima capacidad. Este valor por lo general corresponde al 80% del consumo nominal del equipo. En el caso del ES24-250W el total de potencia (incluyendo disipación en cables) sería de 200W aproximadamente.

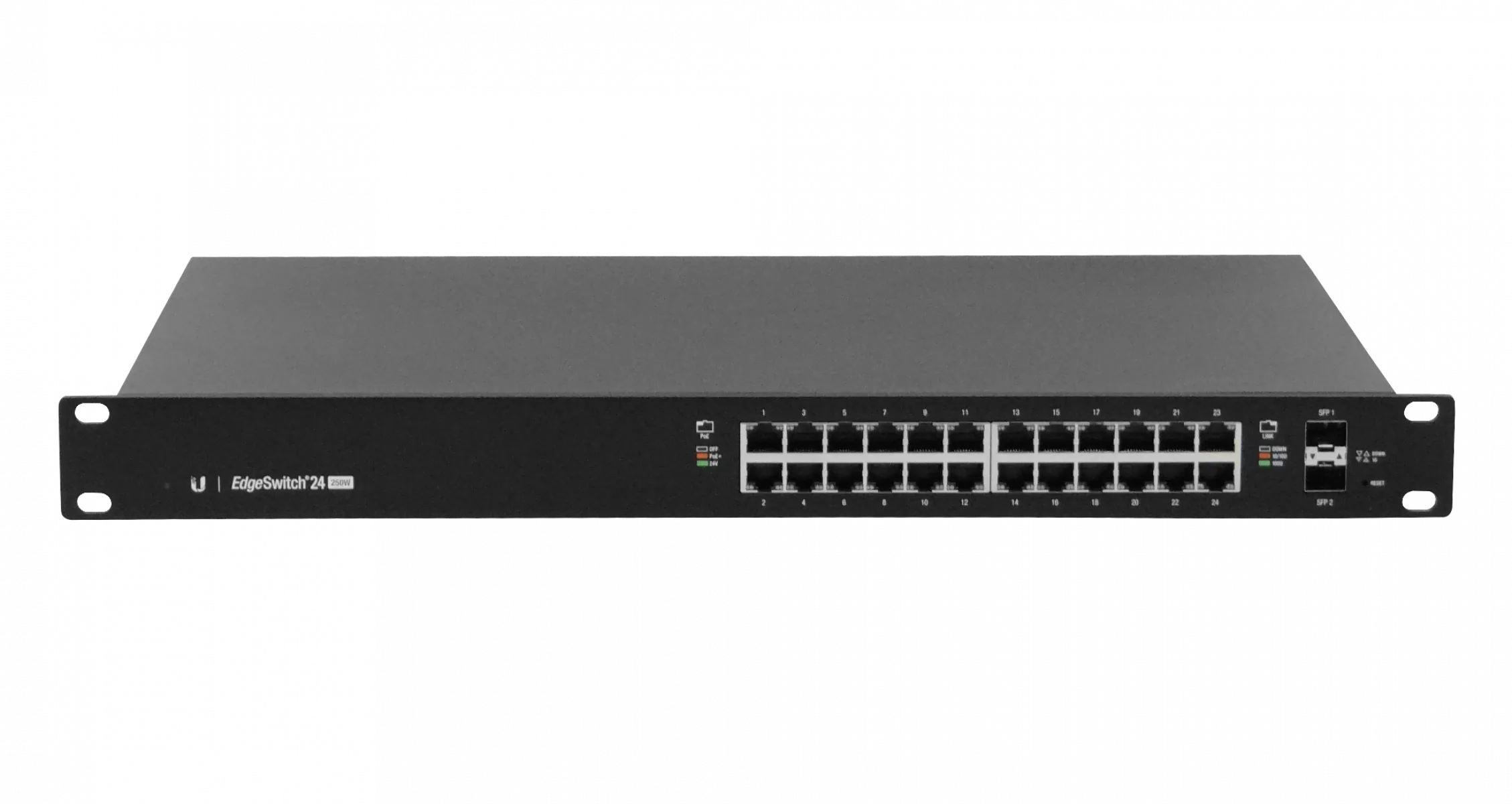

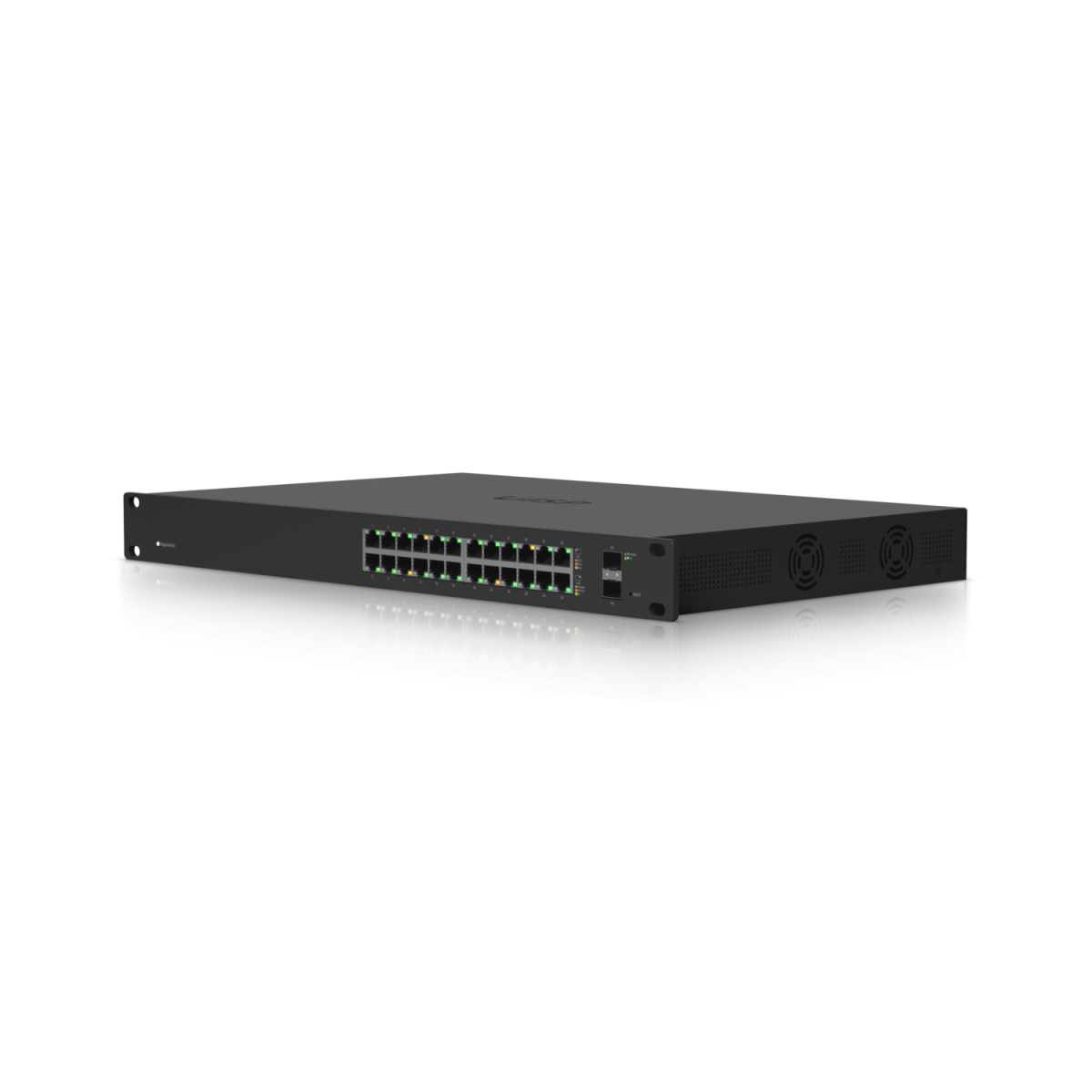

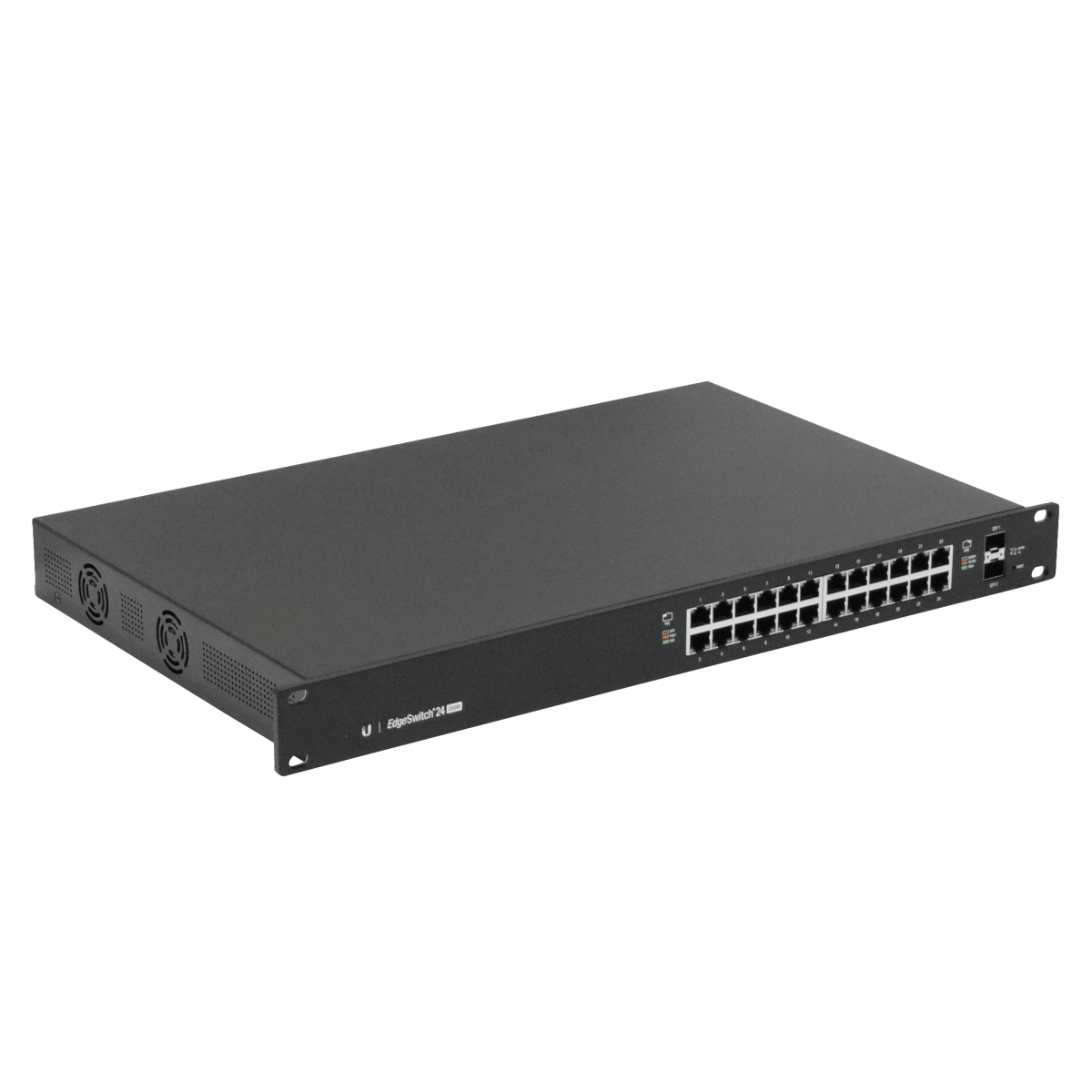

Ubiquiti EdgeSwitch 24 PoE (250W)

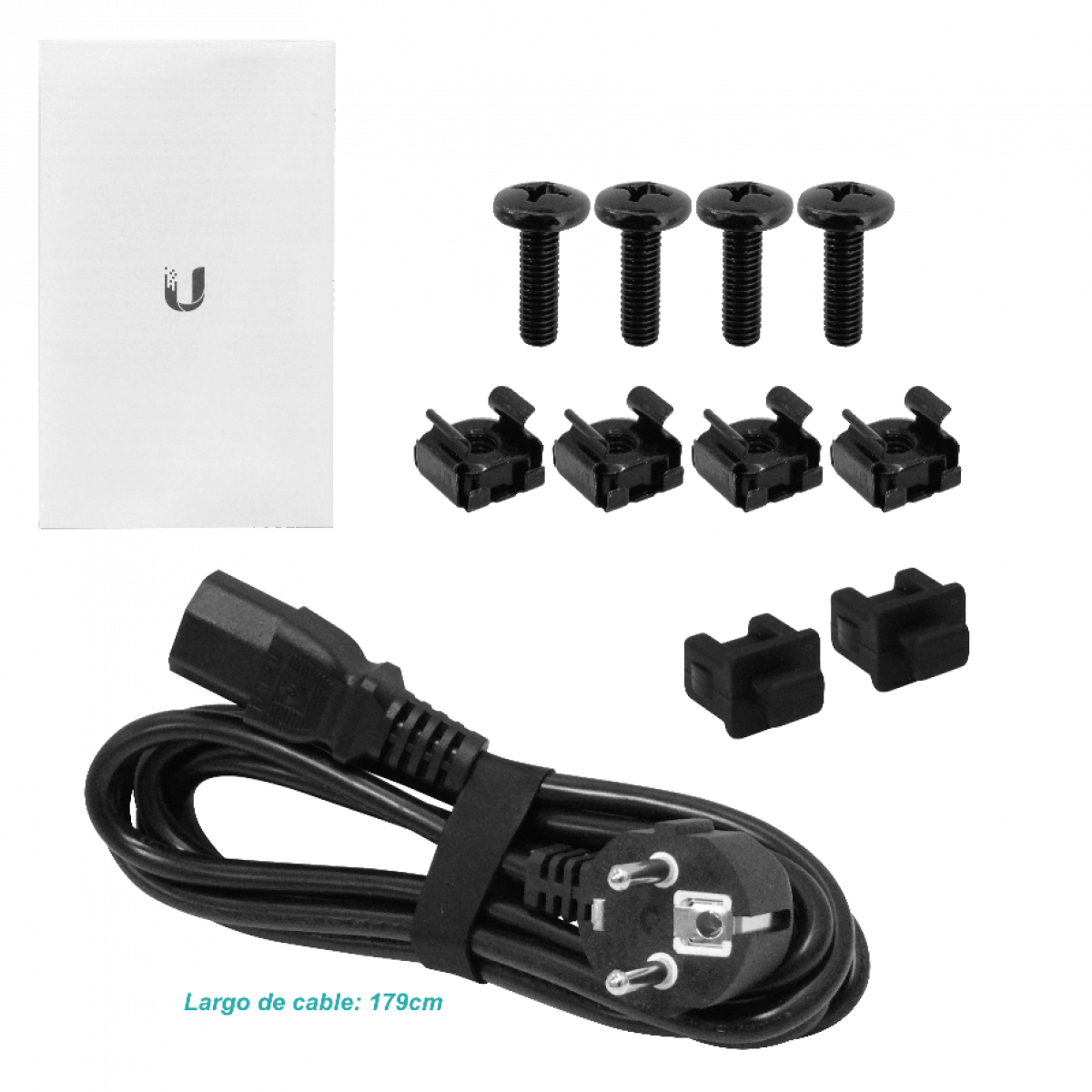

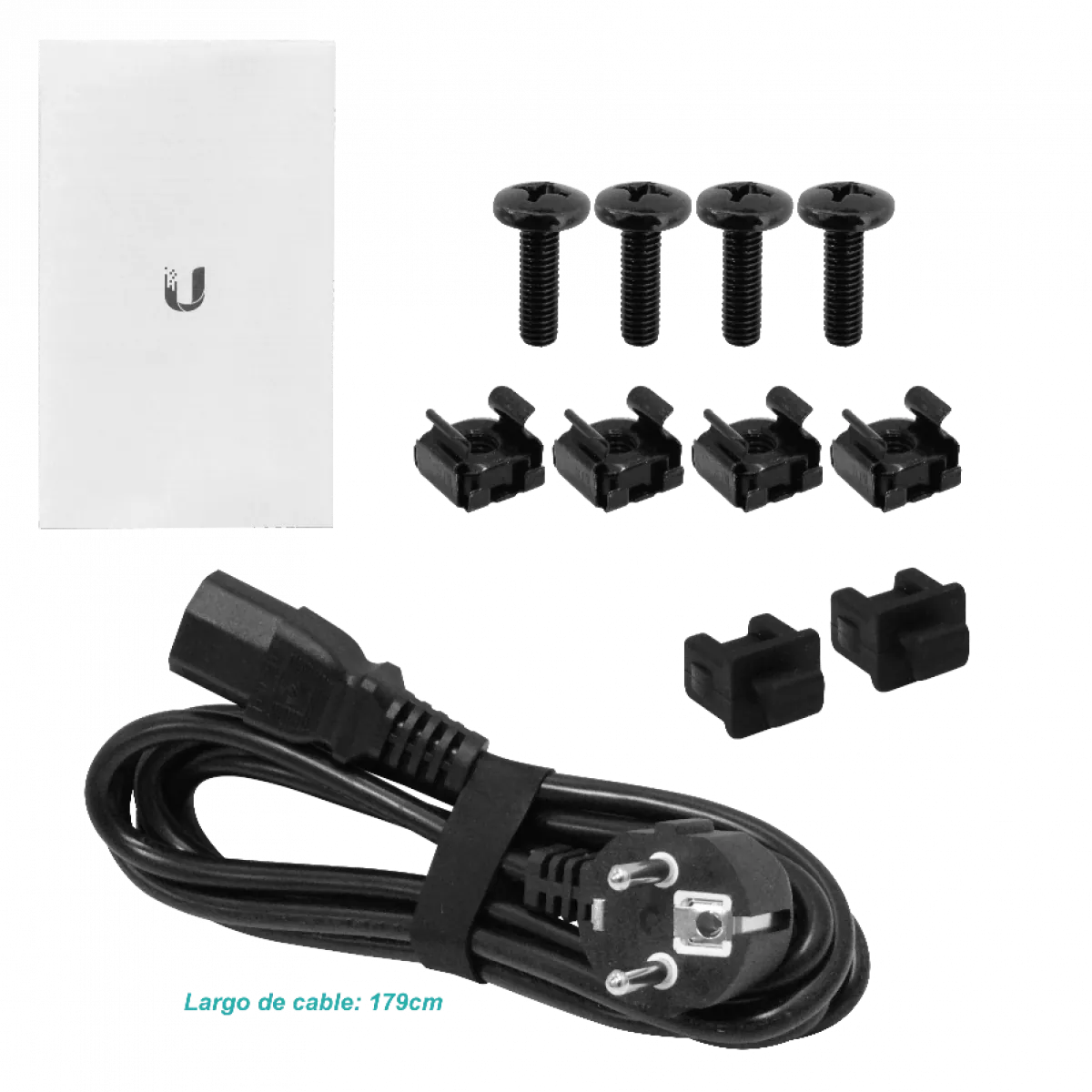

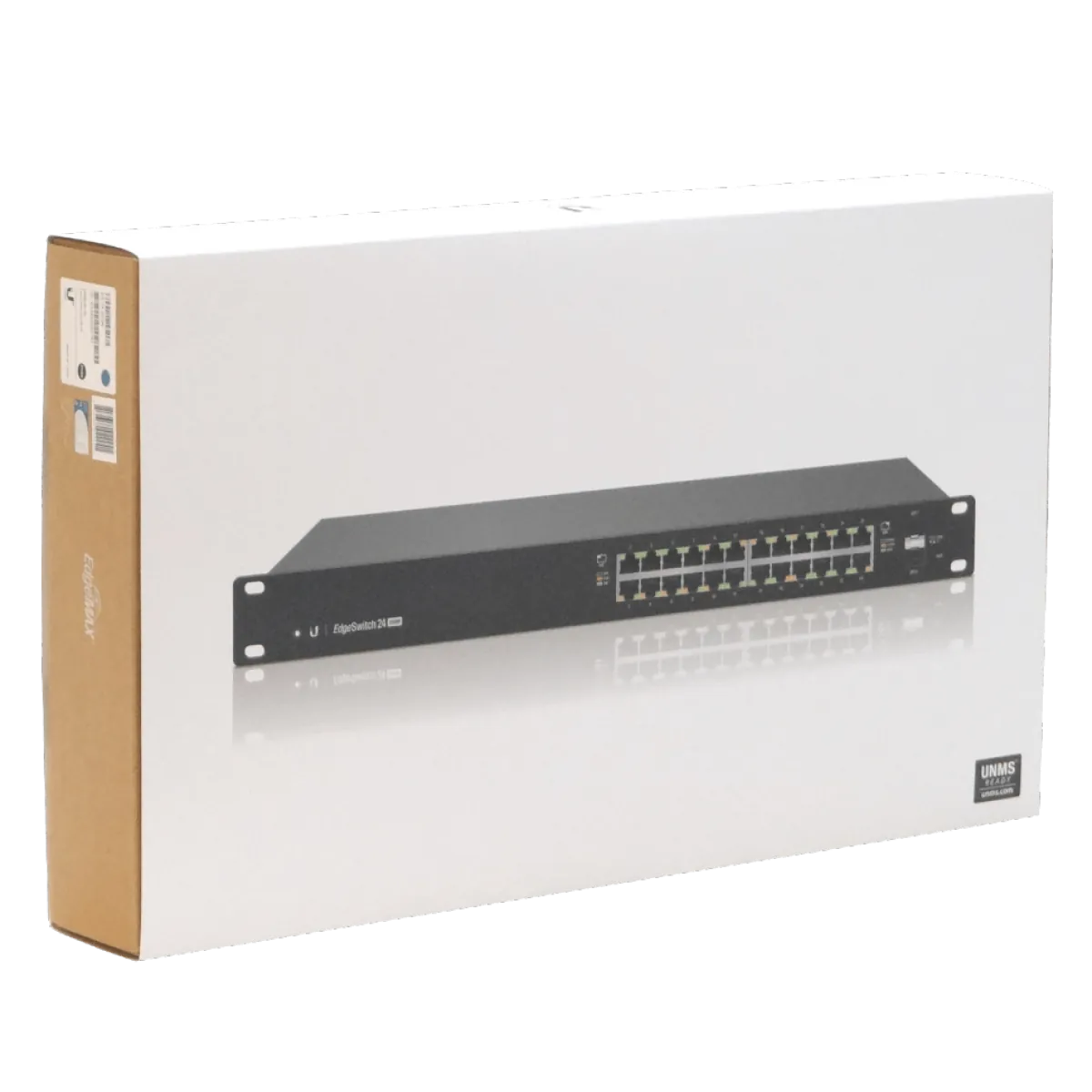

Contenido del Paquete

• EdgeSwitch 24 PoE (250W)
• Tornillos de sujeción (4)
• Tuercas enjauladas (4)
• Cable de alimentación

Requisitos de Instalación

• Destornillador Phillips
• Bastidor estándar de 19" de ancho con un mínimo de 1U de altura
• Para aplicaciones en interiores, use cableado UTP de categoría 5 (o superior) certificado para uso en interiores.
• Para aplicaciones en exteriores, utilice cableado apantallado de categoría 5 (o superior) para todas las conexiones Ethernet y conéctelo a la toma de tierra de CA de la fuente de alimentación.

Se recomienda proteger las redes de entornos exteriores dañinos y fenómenos de descarga electrostática con el cable apantallado Ethernet de calidad industrial de Ubiquiti. Para más detalles, visite: www.ui.com/toughcable

Nota: Aunque el cableado puede colocarse en el exterior, el EdgeSwitch debe guardarse dentro de una carcasa protectora.

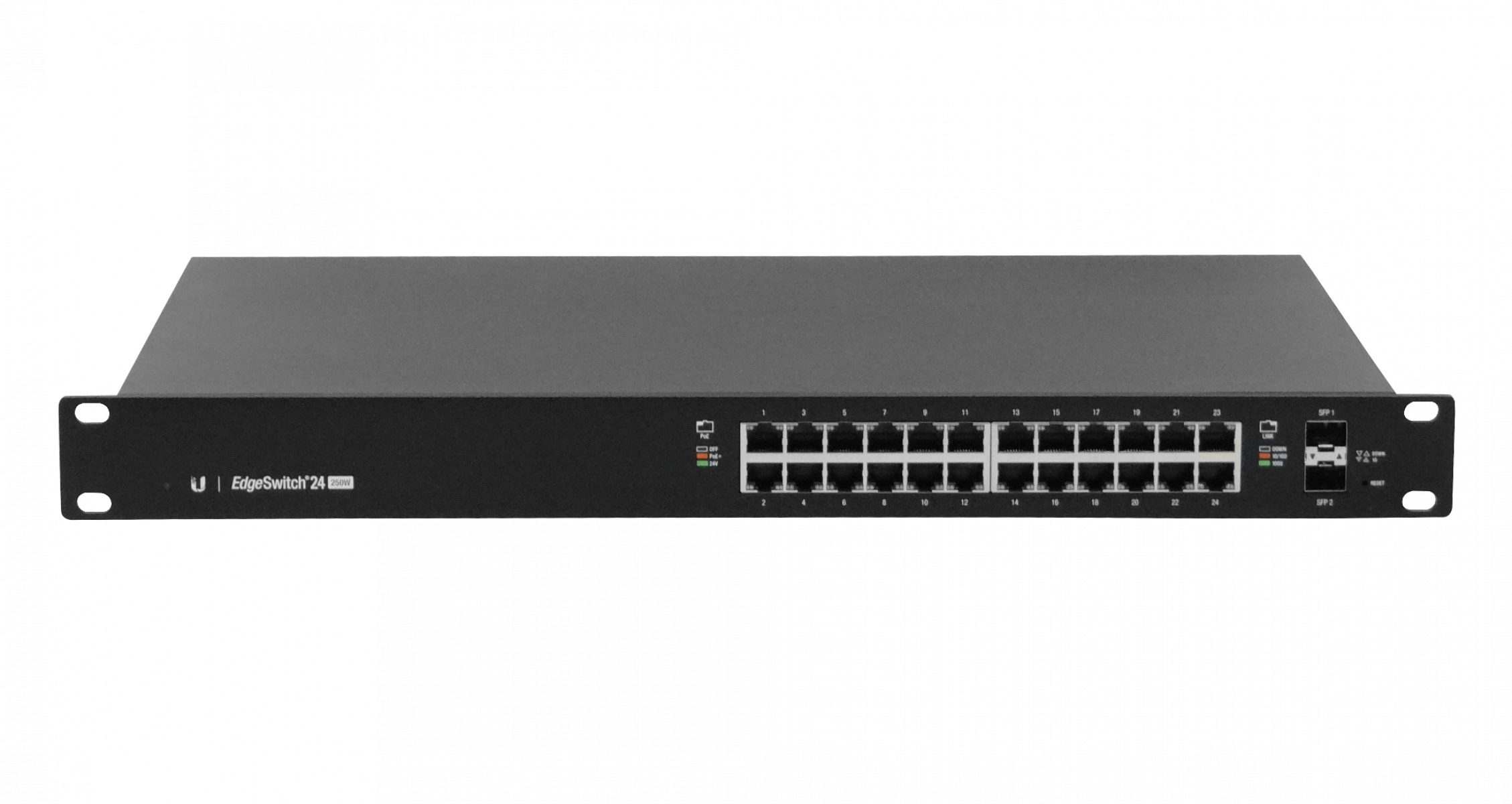

Descripción del Hardware

LED del Sistema

• Blanco parpadeante: Inicio en curso.
• Blanco: Listo para usar, no conectado al sistema de gestión de red Ubiquiti® (UISP™).
• Azul: Listo para usar, conectado al UISP.
• Azul fijo con parpadeo ocasional: Listo para usar, no se puede conectar al UISP; verifique la conexión al servidor UISP.
• Parpadeo azul rápido: Se utiliza para localizar un dispositivo en el UISP.
• Alternancia entre azul y blanco: Actualización del firmware en curso.

LED de PoE RJ45 (puertos 1 - 24)

• Apagado: Sin PoE.
• Ámbar: IEEE 802.3af/802.3at.
• Verde: Pasivo de 24 V.

LED de Velocidad/Enlace/Actividad RJ45 (puertos 1 - 24)

• Apagado: Sin conexión.
• Ámbar: Enlace establecido a 10/100 Mbps (parpadeo indica actividad).
• Verde: Enlace establecido a 1000 Mbps (1 Gbps) (parpadeo indica actividad).

LED de Velocidad/Enlace/Actividad SFP (puertos 1 - 2)

• Apagado: Sin conexión.
• Verde: Enlace establecido a 1 Gbps (parpadeo indica actividad).

Puertos RJ45 (1 - 24)

Los puertos RJ45 admiten alimentación a través de Ethernet (PoE) y conexiones Ethernet de 10/100/1000.

Puertos SFP (1 - 2)

Los puertos SFP son intercambiables en caliente y admiten conexiones de 1 Gbps.

Botón de Restablecimiento

Para obtener información sobre cómo restablecer un EdgeSwitch a los valores predeterminados de fábrica, consulte la documentación oficial.

Puerto de Consola

Puerto de consola serie RJ45 para la gestión de la interfaz de línea de comandos (CLI).

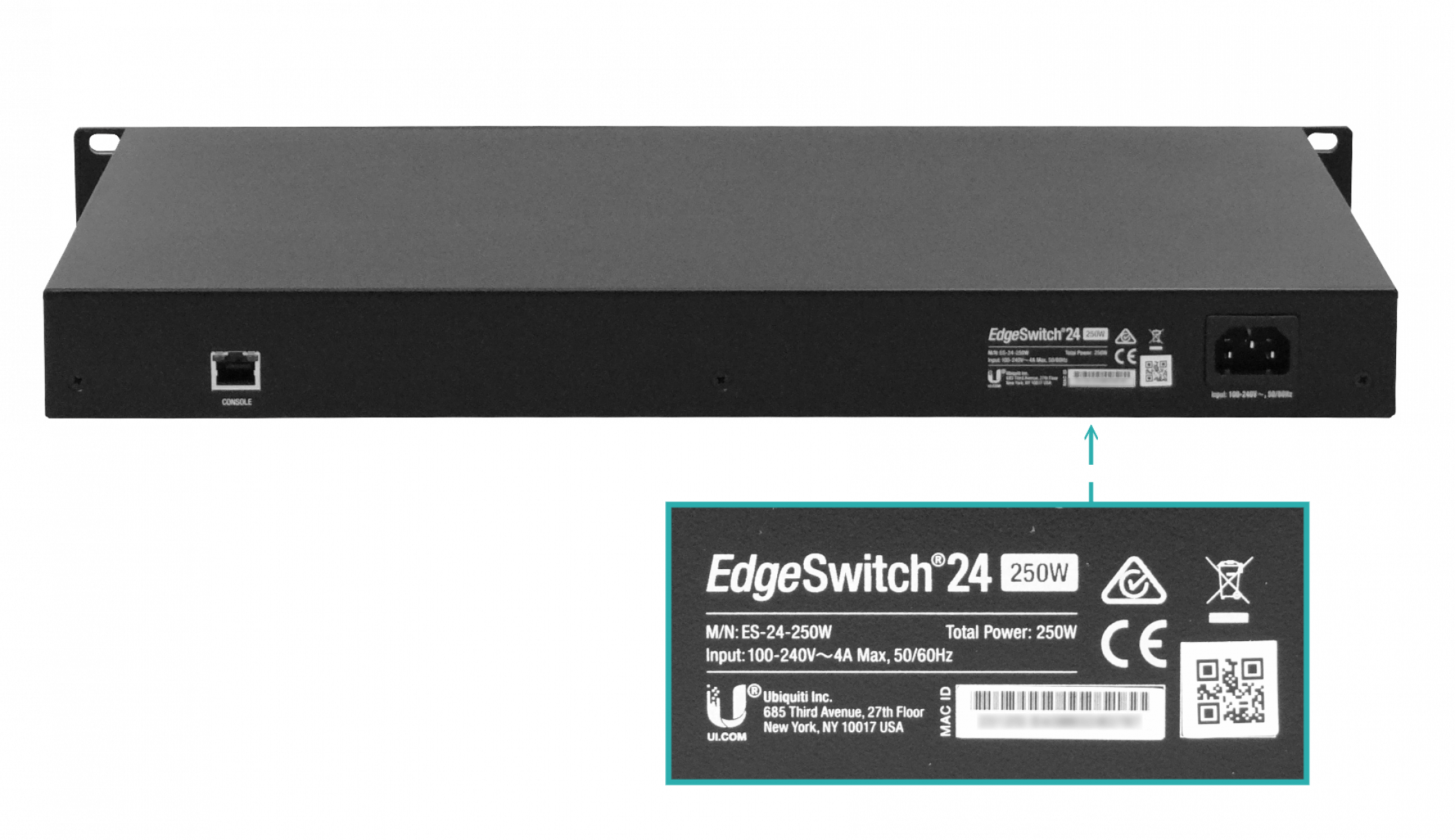

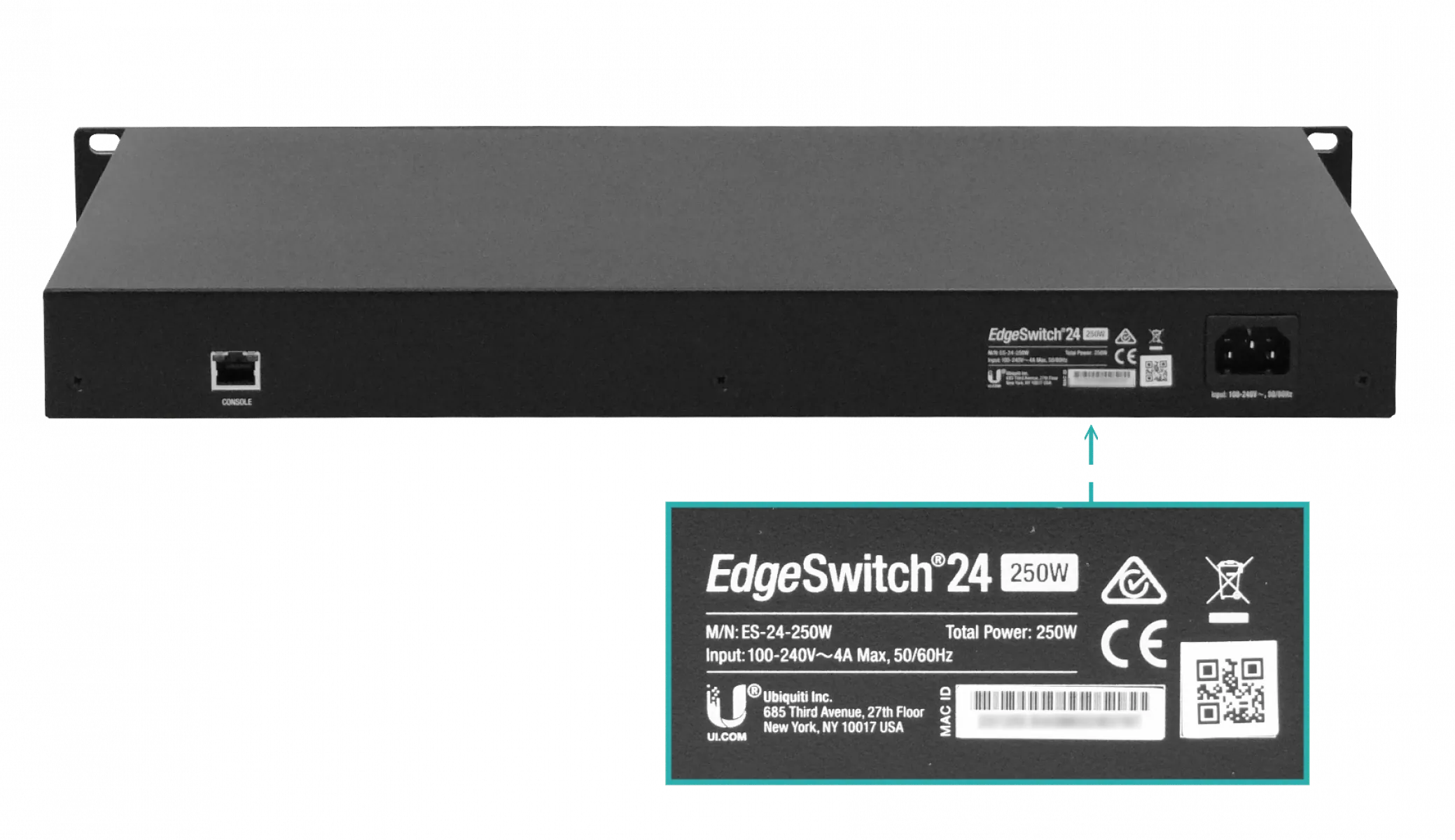

Puerto de Alimentación

Conecte el cable de alimentación incluido al puerto de alimentación.

Instalación del Hardware

1. Monte el EdgeSwitch en el bastidor utilizando los tornillos y tuercas enjauladas proporcionados.
2. Conecte los cables Ethernet a los puertos RJ45 y/o SFP según sea necesario.
3. Conecte el cable de alimentación al puerto de alimentación y a una toma de corriente adecuada.

Conexión de Ethernet

Los ajustes de PoE para los puertos 1-24 están configurados en PoE+ auto de forma predeterminada, de modo que los dispositivos 802.3af/at pueden conectarse y recibir PoE automáticamente. Para obtener instrucciones sobre cómo habilitar el PoE pasivo de 24 V, consulte la sección "Configuración de los ajustes de PoE" en la Guía de Inicio Rápido.

Conexión de SFP

1. Inserte el módulo SFP en el puerto SFP correspondiente.
2. Conecte el cable de fibra óptica al módulo SFP.
3. Verifique que el LED de velocidad/enlace/actividad SFP indique una conexión exitosa.

Para obtener más información sobre módulos SFP de fibra compatibles, visite: www.ui.com
