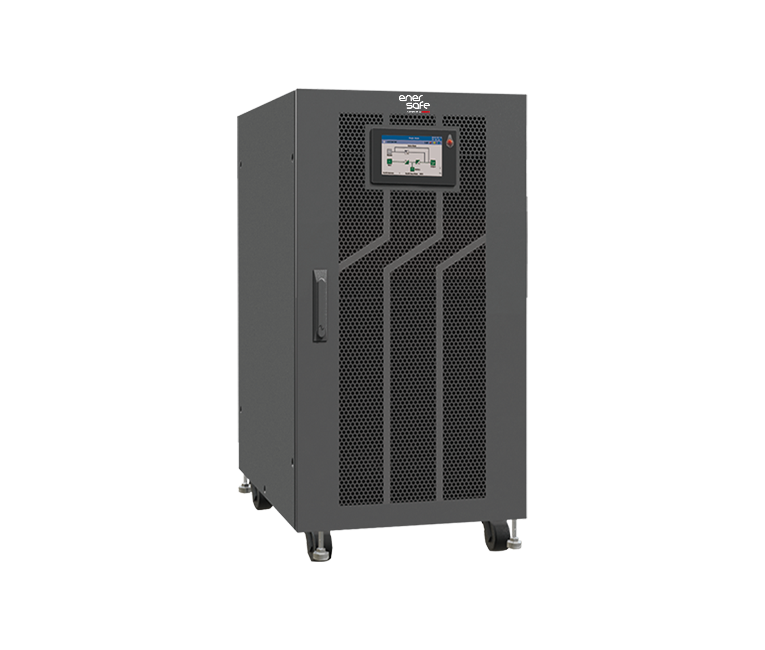

- Trifásica (3:3)
- Incluye 200 baterías 12v9ah
- Potencia 100Kva / 100Kw
- Factor de Potencia: 1
- Tipo: Torre
- Pantalla: Touch de 7″, full color
- Permite configuración en Paralelo y respaldo redundante (N+x)
Se adjunta ficha técnica y manual
| Topología | On Line |
| Potencia VA/Watts | 100KVA /100KW |
| Factor Potencia Salida | 1 |
| Formato | Torre |
| Panel | Pantalla Touch de 7″ full color |
Entrada
| Voltaje nominal | 380/400/415 VAC (3Ph+N+PE) |
| Rango Voltaje Modo en linea | 208~485Vac media carga; 305~485V para plena carga |
| Rango Voltaje Modo ByPass | 230Vac máx.: +25% (opcional: +10%, +15%, +20%) 230Vac máx.: +20% (opcional: +10%,+15%) 240Vac máx.: +15% (opcional: +10%) Min. voltage: -45% (opcional + 10%,-15%,-20%,-30%) |
| Rango Frecuencia | 40~70Hz |
| Factor de Potencia | ≥0,99 |
| Rango Frecuencia modo Bypass | Rango de sincronización de frecuencia ± 10% |
| Distorsión Armónica THDI | ≤3% |
Salida
| Voltaje | 380/400/415 VAC (3Ph+N+PE) |
| Regulacion de Voltaje | ± 1% |
| Rango Frecuencia (Modo en Linea) | Sincronizado con entrada;cuando fecuencia de entrada >±10(±1%/± 2%/± 4%/±5% opcional), salida (50/60Hz ±0,1Hz) |
| Rango Frecuencia (Modo Bat) | 50/60*(1±0.02%)Hz |
| Factor de Cresta | 3:1 |
| Forma de Onda | Sinusoidal pura |
| Distorsión Armónica (THD) | ≤2% (carga linear) ≤4% (carga no lineal) |
| Tiempo de Transferencia | 0 ms |
Eficiencia
Baterías
| Voltaje de batería externo | Voltaje Opcional: ± 180/± 192V/± 204V/± 216V/± 228V/± 240Vdc (30/32/34/36/38/40/pcs opcional) Voltaje Opcional:±180V/192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300Vdc (30/32/34/36/38/40/42/44/46/48/50pcs opcional)-, 360Vdc600Vdc (30-50 pcs): 30 pcs definido. 36~50 pcs sin reducción de potencia. 32~34 pcs, factor de potencia de salida 0.9. 30 pcs, factor de potencia de salida 0.8 |
| Corriente de carga. Baterías externas | 40A max |
| Voltaje de batería interno | 5 grupos de 2*20 pcs de baterías 9Ah |
| Corriente de carga. Batería interna | 6,8A max |
Protección
| Sobrecarga | ≤110% sobrecarga por 60min ≤125% sobre carga 10min ≤150%: sobre carga 1min |
Conexión y Administración
| Puerto Comunicación | USB, RS232, RS485, Puerto paralelo, P uerto REPO, Puerto LBS, Puerto Backfeed. Ranura inteligente: tarjeta SNMP (opcional), tarjeta de relé (opcional). |
|
|
| Interface de comunicación | Monitoreo y Shutdown. |
Condiciones Ambientales
| Humedad de Operación | 0-95% (sin condenzación) |
| Temperatura de Operación | 0 ~40 °C |
| Temperatura de Almacenaje | -25 ~55 °C (sin baterías) |
| Altitud | <1500m |
| Nivel del Ruido | <60dB (a 1 metro) |
Características Físicas
| Peso neto kg | 355 |
| Tamaño Neto mm | 1000x600x1600 |
Soporte
| Garantía | 3 años UPS, 2 años baterías Chile / 3 años UPS, 1 años baterías Bolivia /2 años UPS, 1 años baterías Perú |
