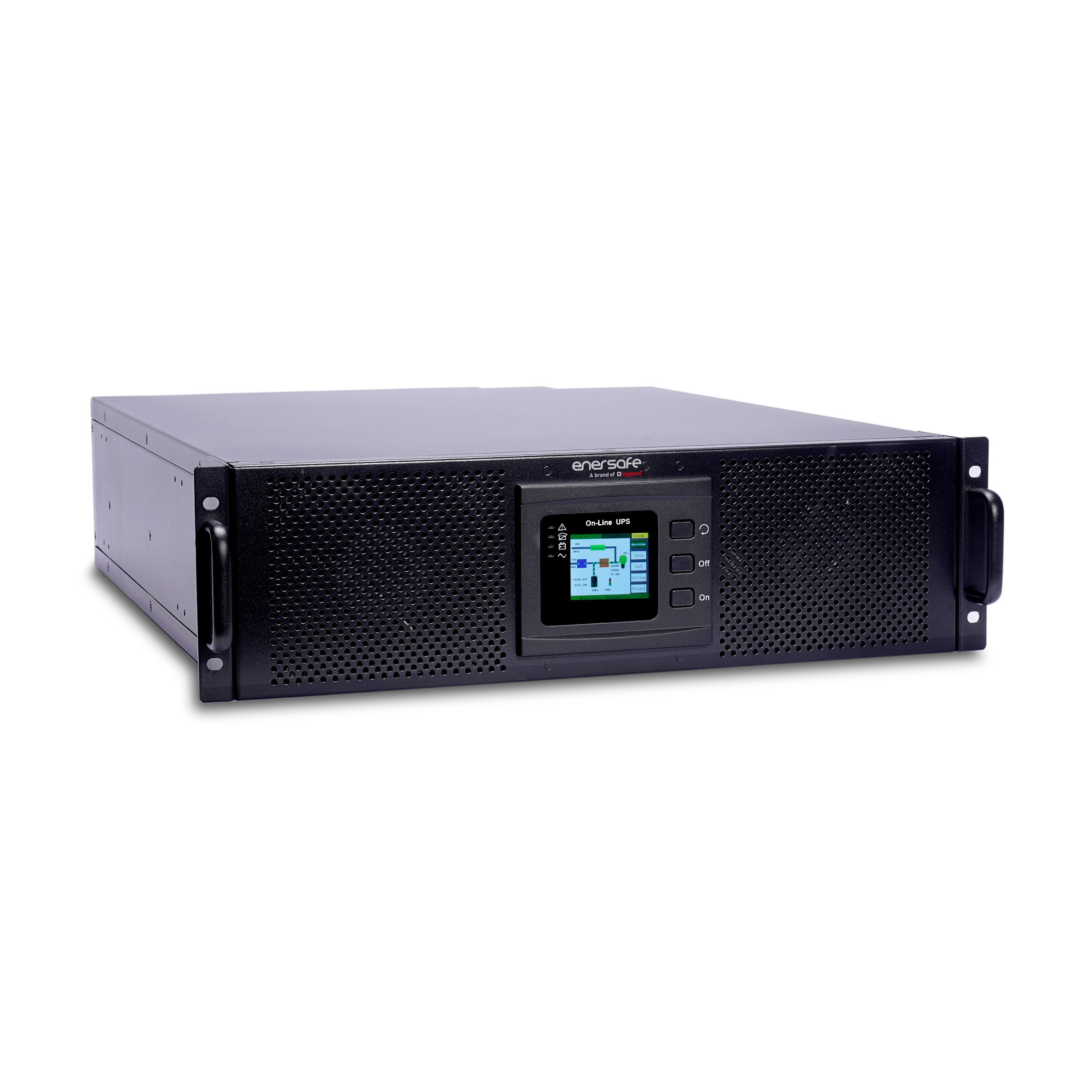

UPS TRIMONO ESOL RTH 10 KVA 3:1
Descripción
- Trimono (3:1)
- Potencia 10000VA / 9000W.
- Factor de Potencia: 0,9
- Tipo: Rack / Torre
- 6U espacio en rack (3U Modulo de poder + 3U Banco de baterías)
- Permite conectar Plug&Play hasta 3 bancos de baterías.
- Puerto USB y RS232. Tarjeta SNMP para monitoreo remoto vía web y de relé son opcionales.
Se adjunta ficha técnica
| Topología | On Line |
| Potencia VA/Watts | 10.000VA / 9.000W |
| Código Producto | UPSESOLRTH3:1-10KVA |
|
|
| Factor Potencia Salida | 0.9 |
| Formato | Rack y Torre |
| Espacio en Rack | 6U (3U UPS + 3U Banco Baterías) |
| Panel | LCD |
ENTRADA
| Voltaje nominal | 380Vac |
| Rango Voltaje | 110 ~300Vac |
| Rango Voltaje (Modo By pass) | Max voltaje: 220V: +25%(opcional+10%, +15%+20)230V:+20%(opcional+10%,+15%)240V:+15%(opcional+10%)Min. Voltaje: -45%(opcional-20%.-30%) |
| Rango Frecuencia modo operación | 40~70Hz |
| Rango Frecuencia modo By pass | ± 10% |
| Rango Frecuencia Modo ECO | Igual que en modo Bypass |
| Distorcion Armonica (TDHi) | ≤2% (100% carga linear) ≤5% (100% carga no linear) |
| Factor de Potencia | ≤0,99 @voltaje nomianl (100% carga) |
SALIDA
| Voltaje | 208/220/230/240 Vac |
| Regulación de Voltaje | ± 1% |
| Frecuencia (Modo en linea) | 47~53Hz o 57~63Hz |
| Frecuencia (Modo Batería) | 50/60Hz ±0,1Hz |
| Factor de Cresta | 3:01 |
| Forma de Onda | Sinusoidal pura |
| Distorcion Armonica (TDHv) | ≤2 % THD (carga linear) ≤2% THD (carga no lineal) |
| Eficiencia | >94% |
| Tiempo de Transferencia | 0ms |
BATERÍAS
| Baterías Internas | Incluye banco con 20 baterias 12V/9Ah |
| Tipo Baterías | Plomo Ácido selladas (libre Mantenimiento) |
| Tiempo de recarga | 5 horas (para 90% de capacidad) |
| Cargador | 1A |
| Voltaje | 192/240Vdc |

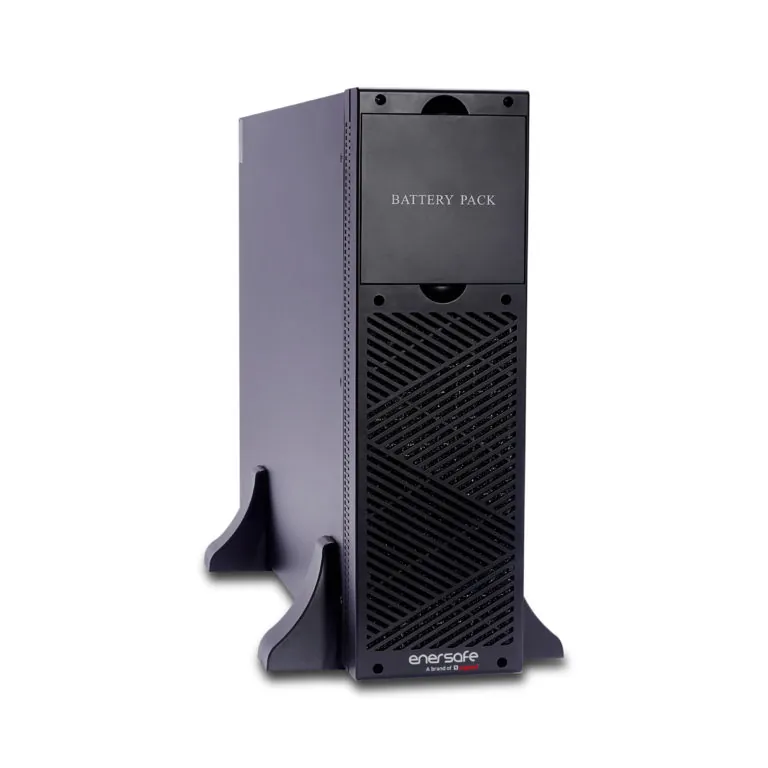

BANCO BATERIAS ADICIONAL
| Código | BPESOL2009-6/10KVA |
| Configuración | 20 baterías 12V/9Ah |
| Voltaje carga |
|
PROTECCIÓN SOBRECARGA
| Modo en línea | Carga ≤110%: ultimos 10min, ≤130%: ultimo 1min, ≤150%: ultimo 3seg,>150% Pasa al Modo Bypass inmediatamente |
| Modo bypass | 60A (Breacker de Entrada) |
CONEXION Y ADMINISTRACION
| Puerto Comunicación | «USB, RS232. Tarjeta Paralelismo , Tarjeta SNMP (Opcional), Tarjeta Relé (Opcional) « |
| Interfaces de comunicación | software monitoreo y Shutdown |
CONDICIONES AMBIENTALES
| Rango de Humedad | 0-90% (sin condenzación) |
| Temperatura de operación/Almacenamiento | 0 ~ 40 / -25 ~ 55 |
| Altitud | <1500m |
| Nivel del Ruido | 54 dB a 1 metro |
CARACTERÍSTICAS FÍSICAS
| Peso neto UPS kg | 15 |
| Tamaño Neto UPS mm | 585x440x88 (2U) |
| Peso neto Banco Baterias kg | 62 |
| Tamaño neto Banco Baterias mm | 720x443x131 (3U) |
SEGURIDAD
| Seguridad | IEC/EN62040-1,IEC/EN60950-1 |
EMC
| EMC | IEC/EN62040-2,IEC61000-4-2,IEC61000-4-3,IEC61000-4-4,IEC61000-4-5,IEC610004-6.IEC61000-4-8 |
SOPORTE
| Garantía | 3 años UPS, 2 años baterías Chile / 3 años UPS, 1 años baterías Bolivia /2 años UPS, 1 años baterías Perú |
